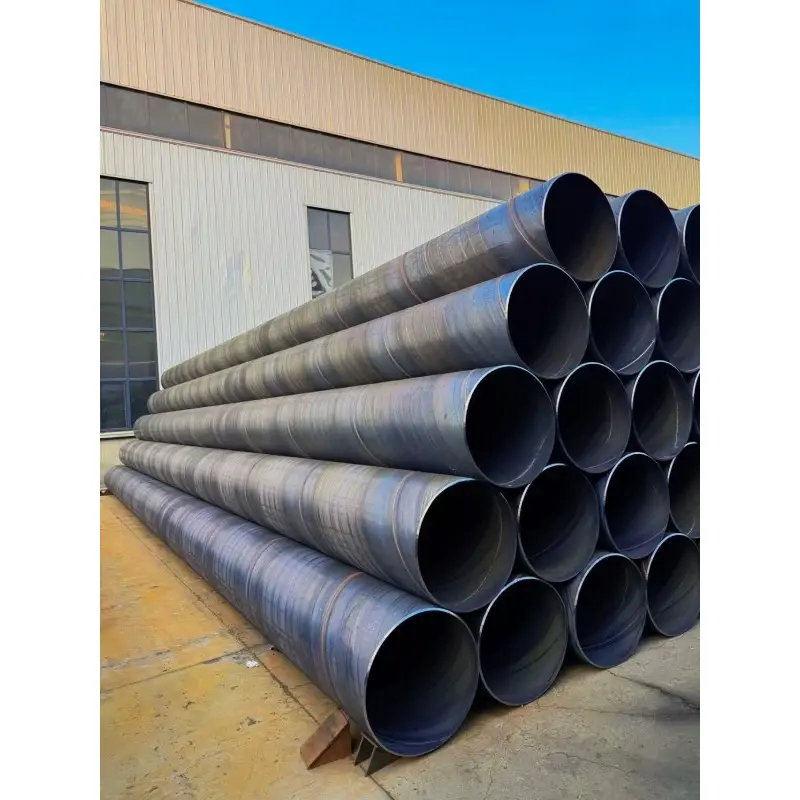

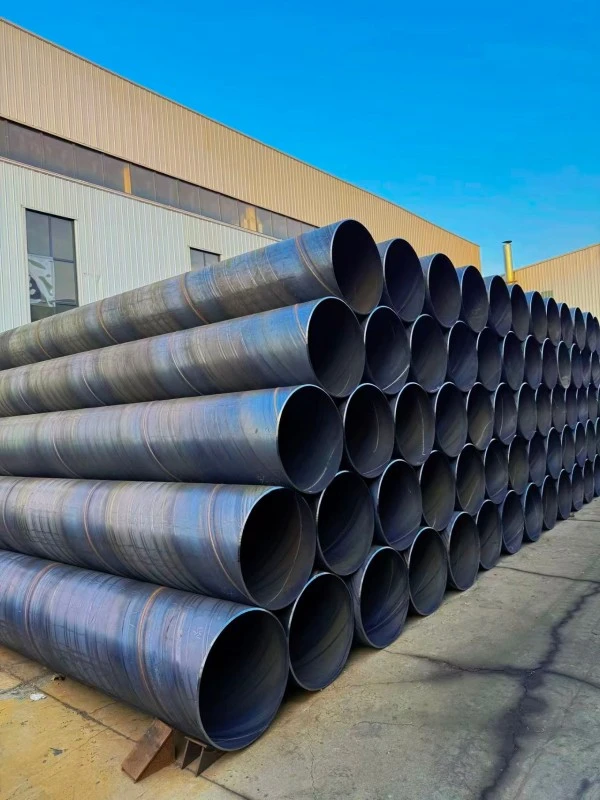

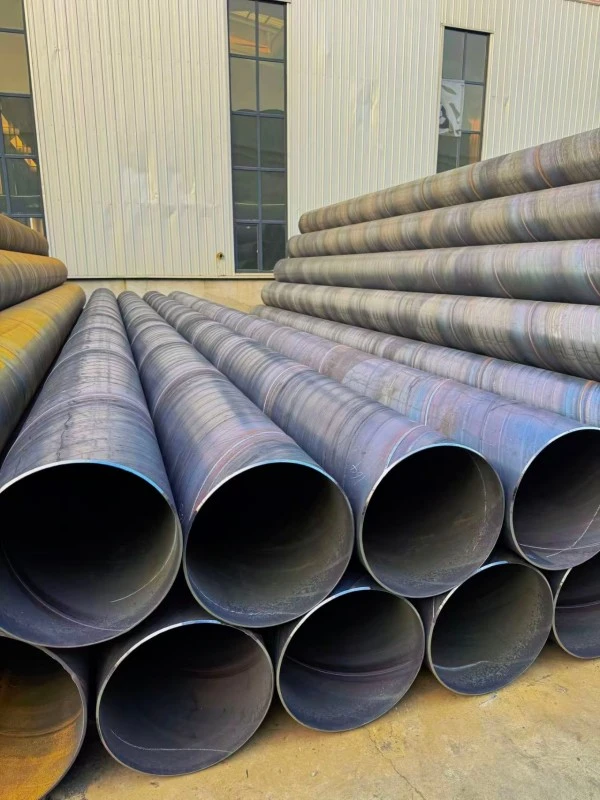

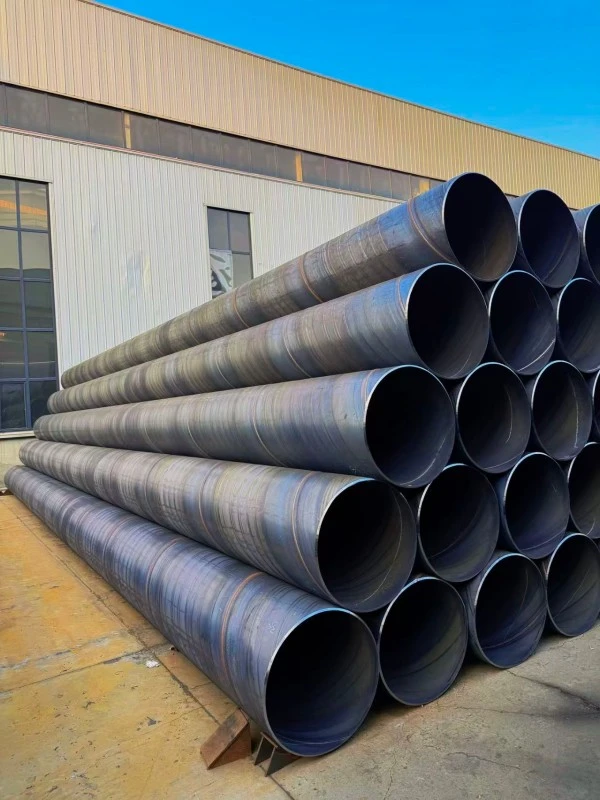

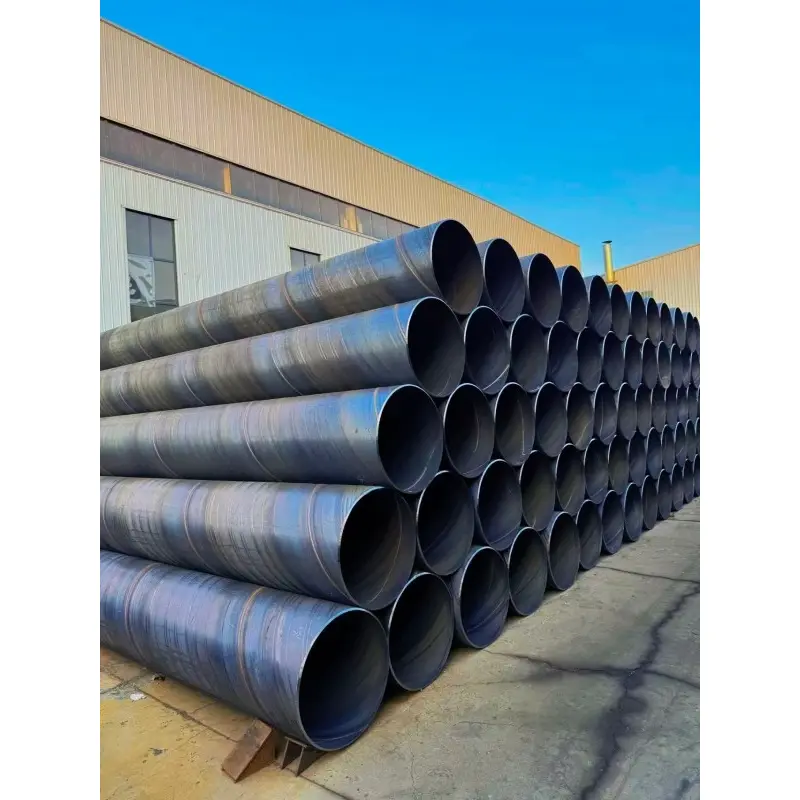

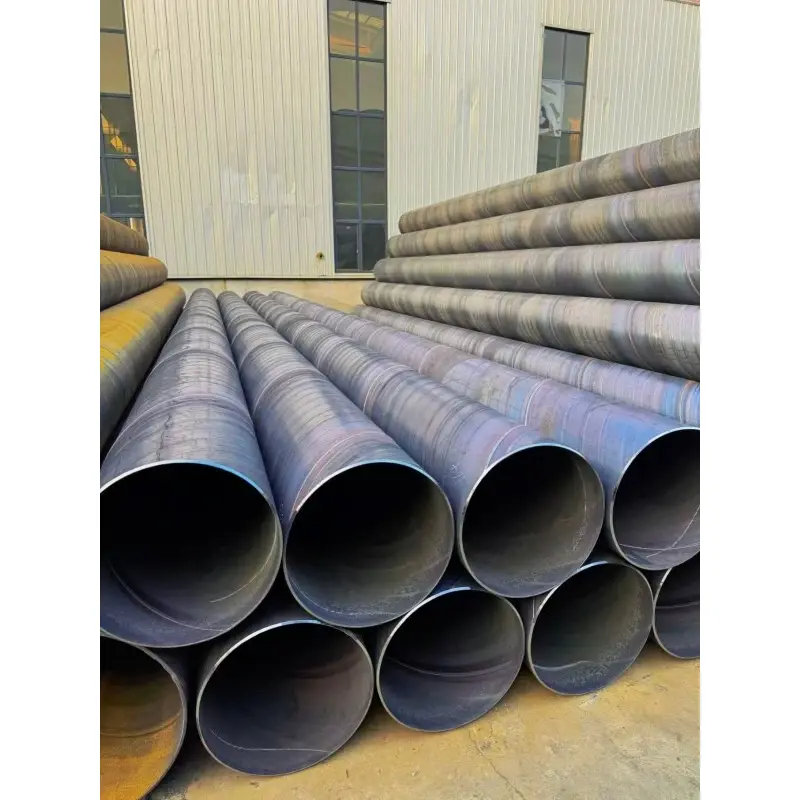

Tenkostěnná spirálově svařovaná ocelová trubka

Tenkostěnná spirálově svařovaná ocelová trubka, také nazývaná tenkostěnná ocelová trubka SSAW, je typ ocelové trubky svařované se spirálovým švem, která se vyrábí kontinuálním tvarováním ocelových pásů válcovaných za tepla do spirálových tvarů a svařováním vnitřních a vnějších švů pomocí oboustranného svařování pod tavidlem.

Mezi hlavní charakteristiky tohoto produktu patří tenká tloušťka stěny, schopnost velkého průměru, lehká konstrukce, vysoká míra využití materiálu a stabilní mechanický výkon. Ve srovnání s tlustostěnnými spirálově svařovanými ocelovými trubkami se tenkostěnné ocelové trubky SSAW používají hlavně v nízkotlakých aplikacích, kde je důležitá lehká konstrukce a ekonomický provoz.

V průmyslu ocelových trubek jsou trubky s tloušťkou stěny ≤12 mm a průměrem nad DN200 obecně klasifikovány jako tenkostěnné spirálově svařované ocelové trubky. Obvykle se volí tloušťka stěny kolem 5 mm pro trubky DN200, 5–8 mm pro trubky DN300–DN800 a 8–12 mm pro trubky DN1000 a větších průměrů.

Hlavní specifikace

Tenkostěnná spirálově svařovaná ocelová trubka dodávaná společností ZHONGTIAN je k dispozici ve vnějších průměrech od φ219 mm do φ3620 mm, pokrývající DN200 až DN3600. Nejčastěji používaným rozsahem průměrů je DN600–DN2000, který splňuje požadavky velkých komunálních a průmyslových potrubních projektů.

Dostupná tloušťka stěny zahrnuje 5 mm, 6 mm, 7 mm, 8 mm, 10 mm a 12 mm. Mezi hlavní třídy materiálů patří Q235B, Q355B a L245 podle různých požadavků na tlak a podmínek aplikace.

Standardní délka potrubí je obvykle 6–12 metrů, přičemž lze vyrobit i zakázkové délky 15–18 metrů podle požadavků projektu. Produkty lze vyrábět podle norem SY/T 5037, GB/T 9711.1 a API 5L PSL1.

Normální rozsah pracovního tlaku je 0,6 MPa, 1,0 MPa a 1,6 MPa, díky čemuž jsou vhodné pro nízkotlaké a středotlaké dopravní systémy.

Klíčové vlastnosti

1. Lehký design a efektivní instalace

Tenkostěnná spirálově svařovaná ocelová trubka má díky své menší tloušťce stěny výrazně nižší hmotnost ve srovnání s tradičními tlustostěnnými ocelovými trubkami se stejným průměrem. Lehká konstrukce snižuje náklady na přepravu, požadavky na zvedání a pracovní zátěž při instalaci během výstavby potrubí ve velkém měřítku.

U projektů dálkového přenosu vody, komunálních potrubních systémů a dočasných potrubních sítí pomáhá lehká konstrukce zlepšit efektivitu výstavby a snížit celkové náklady na projekt. Je zvláště vhodný pro projekty, kde jsou důležitými faktory rychlost instalace a pohodlí při přepravě.

2. Dobrá tuhost prstenu a odolnost proti usazení

Ačkoli tenkostěnná ocelová trubka SSAW využívá tenčí konstrukci stěny, její spirálově svařovaná struktura poskytuje spolehlivou prstencovou tuhost a odolnost proti deformaci. Spirálový svar rozděluje napětí rovnoměrněji podél těla trubky, zlepšuje odolnost proti vnějšímu tlaku, pohybu zeminy a nerovnoměrnému sedání základu.

U potrubních aplikací v zemi tato konstrukce pomáhá udržovat stabilní výkon za normálních instalačních podmínek a snižuje riziko deformace způsobené změnami terénu.

3. Hladký vnitřní povrch a nízký průtokový odpor

Oboustranný proces svařování pod tavidlem poskytuje stabilní kvalitu svařování a zlepšuje stav vnitřního povrchu trubky. Ve srovnání s tradičními svařovanými konstrukcemi má vnitřní povrch tenkostěnných spirálově svařovaných ocelových trubek nižší průtokový odpor.

Díky této výhodě je vhodný pro vodní dopravu, ventilační systémy, potrubí na odstraňování prachu a průmyslové cirkulační systémy, kde je vyžadován účinný pohyb tekutin nebo vzduchu.

4. Ekonomické řešení potrubí velkého průměru

Tenkostěnná spirálově svařovaná ocelová trubka poskytuje ekonomické řešení pro nízkotlaké potrubní aplikace o velkém průměru. Ve srovnání s bezešvými ocelovými trubkami a některými svařovanými trubkami s přímým švem nabízejí spirálově svařované ocelové trubky vyšší efektivitu využití materiálu a nižší výrobní náklady.

U velkých infrastrukturních projektů zahrnujících velké vzdálenosti potrubí může tento produkt účinně snížit spotřebu oceli, náklady na dopravu a stavební investice při zachování spolehlivého výkonu.

5. Spolehlivá kvalita svařování a kontrola

ZHONGTIAN Thin Wall SSAW Steel Pipe se vyrábí pomocí pokročilé technologie oboustranného svařování pod tavidlem v kombinaci s přísnými postupy kontroly kvality.

Během výroby prochází každá trubka rozměrovou kontrolou, kontrolou kvality svaru a zkouškou hydraulického tlaku. Podle požadavků zákazníka lze pro ověření svařovacího výkonu a zajištění stabilní kvality produktu použít ultrazvukové testování a rentgenovou kontrolu.

6. Flexibilní možnost výroby velkého průměru

Jednou z klíčových výhod tenkostěnných spirálově svařovaných ocelových trubek je jejich schopnost dosáhnout výroby velkého průměru pomocí technologie spirálového tváření.

Ve srovnání s bezešvými ocelovými trubkami lze spirálově svařované ocelové trubky vyrábět ve větších průměrech s lepší flexibilitou výroby a materiálovou efektivitou. Díky tomu jsou vhodné pro rozsáhlé vodohospodářské stavby, komunální infrastrukturu a projekty průmyslových potrubí.

Aplikace produktů

1. Obecní vodovodní a kanalizační potrubí

Tenkostěnná spirálově svařovaná ocelová trubka je široce používána v městských vodovodních a kanalizačních systémech, včetně městských vodovodních potrubí, sítí pro odvod dešťové vody, kanalizačních potrubí a projektů odvádění vody.

Díky své kapacitě velkého průměru, lehké konstrukci a ekonomickým nákladům poskytuje tento typ ocelové trubky SSAW efektivní řešení pro výstavbu dálkových komunálních potrubí. Může snížit obtížnost instalace a zároveň splnit požadavky na velkoobjemovou přepravu kapalin.

2. Průmyslové větrání a systémy odstraňování prachu

Tenkostěnná ocelová trubka SSAW se běžně používá v průmyslových ventilačních systémech, továrních výfukových potrubích, systémech sběru prachu a sítích pro přívod vzduchu.

Jeho velký průměr a hladký vnitřní povrch pomáhají snížit odpor proudění vzduchu a zlepšit efektivitu přepravy. Je vhodný pro továrny, dílny a průmyslová zařízení vyžadující spolehlivé větrání a odstraňování prachu.

3. Zemědělské závlahy a vodní inženýrství

Tenkostěnná spirálově svařovaná ocelová trubka je vhodná pro zemědělské zavlažovací systémy, přepravu vody z nádrží, odvodňování proti povodním a další projekty nízkotlakého vodního inženýrství.

Konstrukce s velkým průměrem umožňuje účinný přenos vody na dlouhé vzdálenosti, zatímco lehká konstrukce pomáhá snižovat náklady na instalaci a přepravu ve srovnání s těžšími řešeními z ocelových trubek.

4. Dočasné potrubní sítě

Díky svým lehkým vlastnostem a pohodlné instalaci se tenkostěnná spirálově svařovaná ocelová trubka často používá pro dočasné potrubní aplikace, včetně zásobování vodou na staveništi, dočasných odvodňovacích systémů a krátkodobých inženýrských projektů.

Ve srovnání s trvalými řešeními potrubí poskytuje výhody v oblasti kontroly nákladů, rychlosti instalace a flexibility, když je třeba potrubí po dokončení projektu přemístit nebo odstranit.

5. Lehké konstrukční aplikace

Tenkostěnné spirálově svařované ocelové trubky lze také použít v lehkých konstrukčních aplikacích, jako jsou základy velkých skleníků, nosné sloupy, dočasné podpěry a průmyslové pomocné konstrukce.

Je však vhodný především pro aplikace, které nejsou primárně nosné, a neměl by nahrazovat těžké trubky z konstrukční oceli v projektech vyžadujících vysokou mechanickou pevnost nebo extrémní podmínky zatížení.

6. Nízkotlaká přeprava průmyslových kapalin

Tenkostěnná ocelová trubka SSAW může být použita pro nízkotlaké průmyslové systémy pro přepravu kapalin, včetně cirkulačních vodovodních potrubí, topných odbočných potrubí a obecné průmyslové přepravy kapalin.

Pro aplikace s pracovním tlakem pod 1,6 MPa poskytuje tento produkt praktickou rovnováhu mezi výkonem, efektivitou instalace a projektovými náklady.

Výrobní proces

1. Příprava ocelových svitků a opracování hran

Výroba tenkostěnných spirálově svařovaných ocelových trubek začíná u vysoce kvalitních ocelových svitků válcovaných za tepla. Ocelové svitky se odvíjejí, vyrovnávají a zpracovávají frézováním hran, aby byly zajištěny přesné tvarovací rozměry a stabilní podmínky svařování.

Správná příprava surovin pomáhá zlepšit přesnost potrubí, konzistenci svařování a celkovou spolehlivost produktu.

2. Proces spirálového tváření

Při výrobě vstupuje zpracovaný ocelový pás do tvářecího zařízení a je průběžně tvarován do spirálové trubkové konstrukce podle navrženého tvářecího úhlu.

Technologie spirálového tvarování umožňuje výrobcům vyrábět ocelové trubky velkého průměru s flexibilními specifikacemi při zachování efektivního využití materiálu.

3. Oboustranné svařování pod tavidlem

Vnitřní a vnější spirálové švy jsou svařeny technologií oboustranného svařování pod tavidlem.

Tato metoda svařování poskytuje hluboký průvar, stabilní pevnost svaru a dobrý mechanický výkon. Proces svařování zajišťuje, že spirálový šev vydrží normální provozní tlak a provozní podmínky.

4. Nedestruktivní testování a kontrola kvality

Po svaření prochází tenkostěnná ocelová trubka SSAW přísnými kontrolními postupy, včetně ultrazvukového testování, rentgenové kontroly, měření rozměrů a ověřování kvality svaru.

ZHONGTIAN dodržuje řízené kontrolní postupy, aby bylo zajištěno, že každá trubka splňuje požadavky zákazníků na pevnost, přesnost a spolehlivost.

5. Testování hydraulického tlaku

Hydraulické zkoušky se provádějí na hotových trubkách, aby se ověřila odolnost vůči tlaku a únikům.

Trubky jsou testovány za specifikovaných tlakových podmínek, což zajišťuje spolehlivý provoz při přepravě vody a jiných nízkotlakých kapalin.

6. Řezání, povlakování a konečné zpracování

Po kontrole jsou trubky nařezány na zákazníkem požadované délky a připraveny k expedici.

Podle různých aplikačních prostředí může ZHONGTIAN poskytnout přizpůsobená řešení ochrany povrchu včetně epoxidového nátěru, nátěru IPN8710 a antikorozního nátěru 3PE.

Srovnání s jinými ocelovými trubkami

1. Tenkostěnná spirálově svařovaná trubka vs. Silnostěnná spirálově svařovaná trubka

Tenkostěnné spirálově svařované ocelové trubky jsou určeny hlavně pro nízkotlaké aplikace s tloušťkou stěny obecně mezi 5–12 mm, zatímco tlustostěnné spirálově svařované ocelové trubky se používají pro vyšší tlaky a těžší konstrukční aplikace.

Ve srovnání s tlustostěnnými spirálově svařovanými trubkami poskytují tenkostěnné produkty nižší hmotnost, snadnější instalaci a lepší nákladovou efektivitu, zatímco tlustostěnné trubky poskytují vyšší tlakovou odolnost pro náročná prostředí.

2. Tenkostěnná spirálově svařovaná trubka vs. svařovaná trubka s rovným švem

Ve srovnání s trubkami svařovanými s rovným švem má tenkostěnná ocelová trubka SSAW výhody ve schopnosti výroby velkého průměru a výrobní flexibilitě.

Spirálově svařované ocelové trubky mohou dosahovat průměrů nad φ3000 mm, zatímco trubky s přímým švem mají obvykle omezenější rozsah průměrů. Proto je tenkostěnná spirálově svařovaná ocelová trubka často vybírána pro rozsáhlé projekty vodního inženýrství a komunálních potrubí.

3. Tenkostěnné spirálově svařované potrubí vs. bezešvé ocelové potrubí

Ve srovnání s bezešvými ocelovými trubkami poskytuje tenkostěnná spirálově svařovaná ocelová trubka lepší nákladovou efektivitu pro nízkotlaké aplikace s velkým průměrem.

Bezešvé ocelové trubky se používají hlavně ve vysokotlakých a speciálních aplikacích, zatímco spirálově svařované trubky jsou vhodnější pro projekty infrastruktury vyžadující velký průměr, ekonomickou dopravu a efektivní instalaci.

Antikorozní ochrana a životnost

1. Ochrana zakopaného vodního potrubí

Pro aplikace v zásobování a odvodňování podzemní vody může být tenkostěnná spirálově svařovaná ocelová trubka ošetřena epoxidovým uhelným dehtem nebo antikorozním nátěrem IPN8710.

Při vhodných podmínkách instalace může předpokládaná životnost dosáhnout přibližně 15–20 let v závislosti na půdním prostředí a podmínkách údržby.

2. Ochrana vnitřního ventilačního systému

U vnitřních ventilačních, odsávacích a průmyslových vzduchových dopravních systémů zahrnuje povrchová ochrana obvykle antikorozní nátěr nebo za studena pozinkovanou úpravu.

Tento způsob ochrany poskytuje dostatečnou odolnost proti korozi pro vnitřní prostředí a může dosáhnout životnosti přibližně 10–15 let.

3. Vysoká ochrana podzemního potrubí

Pro projekty vyžadující vyšší odolnost proti korozi může být tenká stěna SSAW Steel Pipe dodána s 3PE antikorozním nátěrem.

Třívrstvý polyetylenový nátěrový systém poskytuje zvýšenou ochranu proti vlhkosti, půdní korozi a vnějším faktorům prostředí s potenciální životností 25–30 let za vhodných podmínek.

Průvodce výběrem

1. Vyberte Podle pracovního tlaku

Při výběru tenkostěnné spirálově svařované ocelové trubky by měl být nejprve zohledněn provozní tlak potrubního systému.

Pro aplikace s pracovním tlakem ≤ 1,6 MPa jsou obecně vhodné tenkostěnné spirálově svařované ocelové trubky. Pro podmínky vyššího tlaku nad 2,5 MPa se doporučují tlustostěnné spirálově svařované ocelové trubky nebo jiná řešení s vysokou pevností.

2. Vyberte Podle průměru a tloušťky stěny

Požadovaná tloušťka stěny by měla být zvolena podle průměru potrubí, provozních podmínek a prostředí instalace.

Například potrubí DN600 běžně používá tloušťku stěny 6–8 mm, potrubí DN1000 obecně používá tloušťku stěny 8–10 mm a potrubí DN1500 nebo větší průměr obvykle vyžaduje tloušťku stěny 10–12 mm.

3. Vyberte Podle třídy materiálu

Q235B je běžně vybírán pro obecné nízkotlaké potrubní aplikace díky svému vyváženému výkonu a cenové výhodě.

Q355B je vhodný pro projekty vyžadující vyšší pevnost, zatímco L245 se běžně používá pro potrubní přepravu, kde jsou vyžadovány specifické materiálové normy.

4. Aplikace se nedoporučuje

Tenkostěnná spirálově svařovaná ocelová trubka se nedoporučuje pro vysokotlaké ropovody a plynovody, vysokoteplotní parní systémy, těžké nosné piloty nebo vysoce korozní chemická prostředí.

Pro tyto aplikace by si zákazníci měli vybrat ocelové trubky s vyšším tlakem, silnějšími mechanickými vlastnostmi nebo specializovanou odolností proti korozi.

Proč zvolit tenkostěnnou spirálově svařovanou ocelovou trubku ZHONGTIAN?

1. Profesionální schopnost výroby ocelových trubek

ZHONGTIAN je profesionální výrobce a dodavatel tenkostěnných spirálově svařovaných ocelových trubek v Číně, který poskytuje přizpůsobená řešení ocelových trubek SSAW pro mezinárodní zákazníky.

S profesionálními výrobními zkušenostmi a vyspělými výrobními procesy podporuje ZHONGTIAN různé inženýrské projekty včetně komunální infrastruktury, průmyslových potrubí a systémů vodní dopravy.

2. Řešení produktů na míru

ZHONGTIAN může poskytnout přizpůsobená řešení podle požadavků projektu, včetně průměru potrubí, tloušťky stěny, délky, třídy materiálu a antikorozní úpravy.

Tato flexibilita umožňuje zákazníkům získat vhodné produkty z tenkých stěn SSAW Steel Pipe pro různá provozní prostředí.

3. Přísný systém kontroly kvality

Od kontroly surovin až po testování finálního produktu, ZHONGTIAN uplatňuje přísné postupy řízení kvality v celém výrobním procesu.

Každá trubka je vyrobena řízenou svařovací technologií, kontrolními postupy a zkušebními standardy, aby byla zajištěna stabilní kvalita a spolehlivý výkon.

FAQ

1. Lze použít tenkostěnnou spirálově svařovanou ocelovou trubku pro skleníkové konstrukce?

Tenkostěnná spirálově svařovaná ocelová trubka může být použita pro velké základy skleníků nebo podpěrné sloupy, kde je vyžadována strukturální podpora většího průměru.

Běžné rámy skleníků však obvykle používají menší pozinkované kulaté trubky nebo oválné trubky, protože jsou lehčí, snadněji se instalují a pro standardní stavbu skleníků jsou ekonomičtější.

2. Jaký je rozdíl mezi tenkostěnnou ocelovou trubkou SSAW a pozinkovanou trubkou?

Tenkostěnná ocelová trubka SSAW je určena především pro nízkotlakou přepravu kapalin o velkém průměru a lehké konstrukční aplikace.

Pozinkované trubky jsou obecně trubky menšího průměru používané pro vodní systémy, lešení, skleníkové konstrukce a obecné stavební aplikace. Tyto dva produkty slouží různým technickým účelům.

3. Deformuje se tenkostěnná spirálově svařovaná ocelová trubka snadno?

Kvalifikovaná tenkostěnná spirálově svařovaná ocelová trubka má při správném výběru a instalaci dostatečnou prstencovou tuhost a odolnost proti deformaci.

Za normálních provozních podmínek v zemi nebo nad zemí si potrubí může udržet stabilní výkon. Nemělo by se však používat nad stanovený rozsah tlaku nebo ve vysoce zatěžovaném a vysoce korozivním prostředí.
