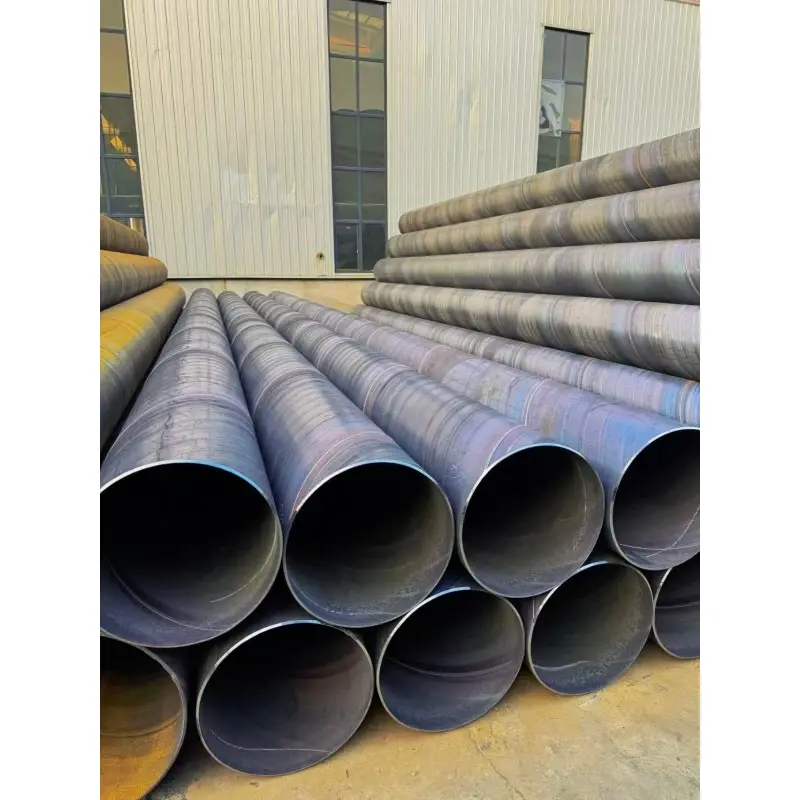

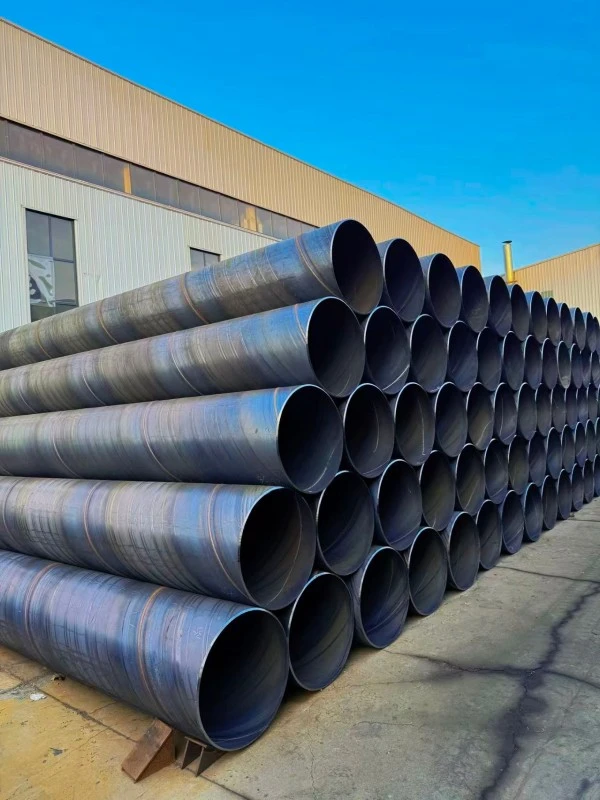

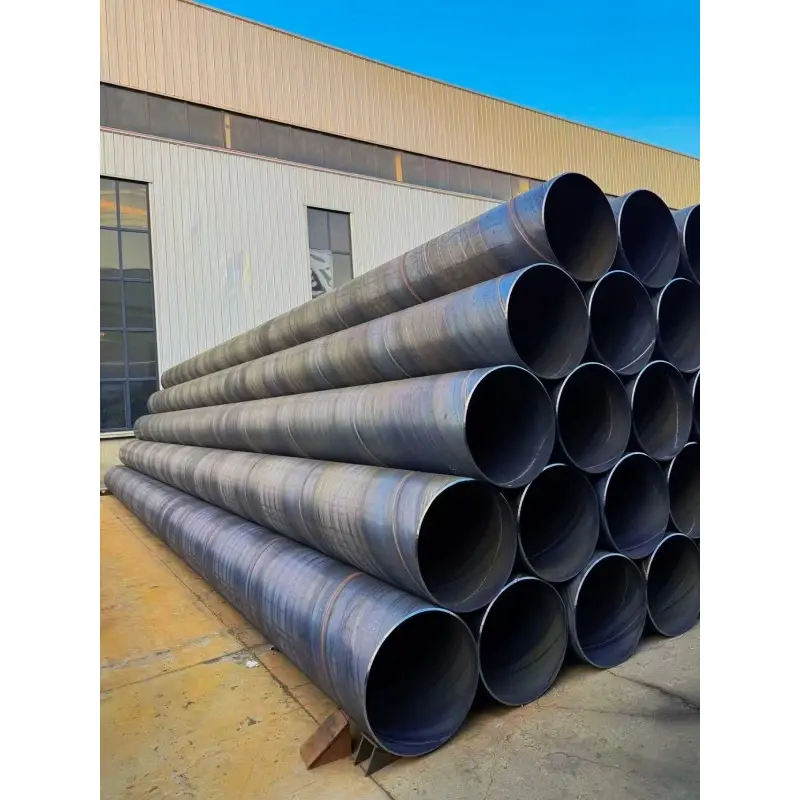

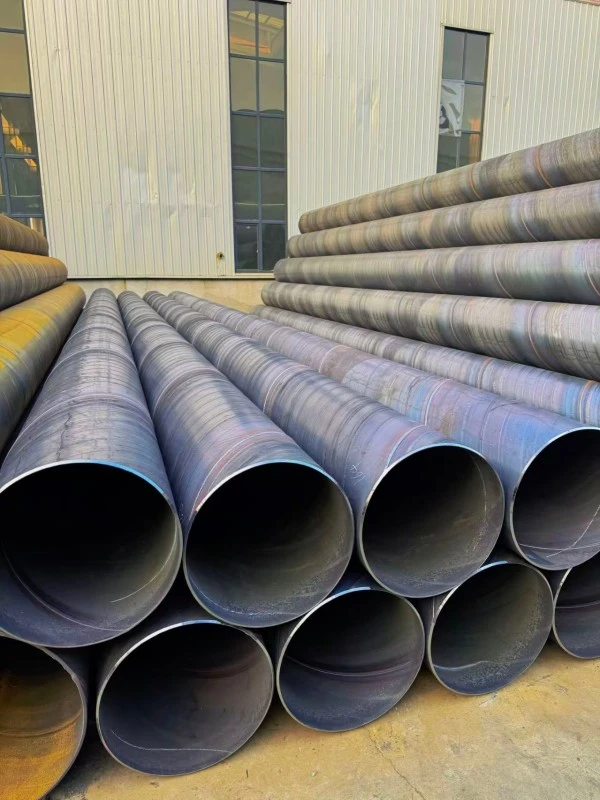

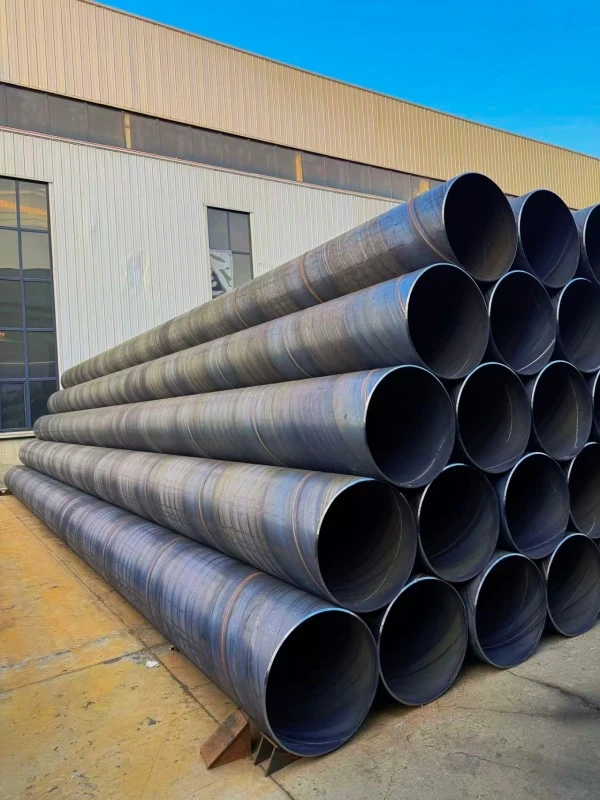

Spirálově svařovaná ocelová trubka o velkém průměru

Spirálově svařovaná ocelová trubka s velkým průměrem se vyrábí s použitím za tepla válcovaných ocelových pásů jako surovin. Prostřednictvím kontinuálního spirálového tváření, vnitřního a vnějšího oboustranného svařování pod tavidlem, nedestruktivního testování a hydraulického tlakového testování se ocelový pás přemění na ocelovou trubku svařovanou s velkým průměrem.

Produkt je určen především pro projekty vyžadující velkou přepravní kapacitu, instalaci potrubí na velké vzdálenosti a konstrukční aplikace s velkým průměrem.

V průmyslu ocelových trubek je vnější průměr ≥820 mm (DN800) obecně považován za velký průměr. Trubky s průměrem φ1420 mm a větším jsou běžně klasifikovány jako ocelové trubky ultravelkého průměru.

Mezi klíčové vlastnosti ocelových trubek SSAW s velkým průměrem patří schopnost výroby velkého průměru, vyvážené rozložení napětí, silná odolnost proti deformaci, vysoká efektivita přepravy a vhodnost pro rozsáhlé inženýrské projekty.

Technické specifikace

Výhody ocelové trubky SSAW o velkém průměru

1. Vynikající výrobní kapacita s ultra velkým průměrem

Největší výhodou velkoprůměrové spirálově svařované ocelové trubky je její schopnost dosáhnout výroby velkého průměru pomocí technologie spirálového svařování.

Ve srovnání s bezešvými ocelovými trubkami a některými svařovanými trubkami s přímým švem je výroba spirálově svařovaných ocelových trubek méně omezena omezeními průměru. Může dosáhnout stabilní výroby potrubí nad φ3000 mm, což z něj činí ideální volbu pro velkokapacitní rozvody vody, komunální potrubní sítě a průmyslové projekty.

ZHONGTIAN poskytuje přizpůsobená řešení ocelových trubek velkého průměru podle požadavků projektu, včetně průměru, tloušťky stěny, třídy materiálu a možností povlaku.

2. Vysoká účinnost přepravy pro velkoprůtokové systémy

Potrubní systémy velkého průměru jsou obvykle navrženy pro přepravu velkých objemů vody, plynu nebo průmyslových kapalin.

Ocelová trubka SSAW s velkým průměrem poskytuje větší vnitřní průtokovou plochu, snižuje průtokový odpor a zlepšuje efektivitu přepravy. U projektů dálkového přenosu může zvýšení průměru potrubí snížit počet potřebných paralelních potrubí a optimalizovat celkové investice do inženýrství.

3. Stabilní výkon konstrukce za složitých podmínek

Potrubí velkého průměru může být během provozu vystaveno vnějšímu tlaku, pohybu půdy a namáhání při instalaci.

Spirálově svařovaná konstrukce napomáhá rovnoměrnému rozložení napětí podél těla trubky, zlepšuje odolnost proti deformaci, sedání základu a vnějšímu zatížení. Díky tomu jsou spirálově svařované ocelové trubky o velkém průměru vhodné pro podzemní potrubí a složitá geologická prostředí.

4. Redukované svařování v terénu a rychlejší konstrukce

U projektů dálkového potrubí počet polních spojů přímo ovlivňuje efektivitu výstavby a provozní spolehlivost.

Ocelové trubky s velkým průměrem spirálově svařované mohou být dodávány v delších standardních délkách, běžně 12 metrů, s přizpůsobenými délkami dostupnými podle požadavků projektu. Delší části potrubí snižují počet míst svařování v terénu, zkracují dobu výstavby a snižují potenciální rizika úniku.

5. Lepší ekonomická výkonnost u velkých projektů

Inženýrské projekty velkých průměrů vyžadují komplexní zvážení materiálových nákladů, nákladů na dopravu a účinnosti instalace.

Ve srovnání s bezešvými ocelovými trubkami velkého průměru a některými trubkami s rovným švem poskytuje ocelová trubka SSAW s velkým průměrem lepší nákladovou výkonnost při zachování požadovaného mechanického výkonu, takže je široce používána pro velké projekty infrastruktury.

6. Flexibilní výběr materiálu a tloušťky stěny

Různá technická prostředí vyžadují různé úrovně výkonu potrubí.

Společnost ZHONGTIAN může dodávat ocelové trubky s velkým průměrem spirálově svařované ocelové trubky s různými třídami materiálů a kombinacemi tloušťky stěny, což zákazníkům umožňuje vybrat si vhodná řešení podle požadavků na tlak, půdních podmínek, přepravního média a servisního prostředí.

Hlavní aplikace

1. Velké komunální potrubní sítě

Spirálově svařovaná ocelová trubka s velkým průměrem je široce používána v městských vodovodních systémech, drenážních kmenových potrubích, kanalizačních dopravních sítích, systémech sběru dešťové vody a projektech přenosu městské vody.

Jeho velká průtoková kapacita a ekonomické konstrukční vlastnosti jej předurčují pro velké projekty městské infrastruktury vyžadující dlouhodobý provoz a stabilní výkon.

2. Ochrana vody a hydrotechnika

Rozsáhlé projekty na ochranu vody vyžadují potrubí s vysokou přepravní kapacitou a spolehlivým konstrukčním výkonem.

Ocelová trubka SSAW s velkým průměrem se běžně používá v potrubích pro připojení nádrží, tlakových potrubích čerpacích stanic, protipovodňových systémech, potrubích překračujících řeku a velkých projektech odvádění vody.

3. Přeprava ropy a zemního plynu na dlouhé vzdálenosti

Pro ropu, zemní plyn, přepravu rafinované ropy a systémy sběru ropných polí pomáhají potrubí velkého průměru zlepšit efektivitu přepravy.

Podle požadavků projektového tlaku a mezinárodních norem pro potrubí lze materiály jako L245, L360, X52, X60 a X70 vybrat tak, aby vyhovovaly různým podmínkám potrubí.

4. Velkoprůměrové pilotové založení a podpůrné inženýrství

Díky své velké velikosti a strukturální stabilitě lze spirálově svařovanou ocelovou trubku s velkým průměrem použít v základech mostů, výstavbě přístavů, výškových budovách, pouzdrech pilot s velkým průměrem a dočasných podpůrných konstrukcích.

Poskytuje spolehlivou podporu a je vhodný pro projekty vyžadující velké průměry základových součástí.

5. Průmyslová ventilace a procesní potrubí

Trubky s velkým průměrem spirálově svařované se také používají v průmyslových ventilačních systémech, potrubích na odstraňování prachu, systémech chladicí vody elektráren, cirkulačních potrubích chemických závodů a dopravních systémech průmyslových procesů.

Konstrukce s velkým průměrem pomáhá zlepšit přepravní kapacitu a podporuje efektivní průmyslový provoz.

6. Podzemní inženýrské koridory a projekty tunelů

V podzemním stavitelství lze ocelovou trubku SSAW s velkým průměrem použít pro komplexní inženýrské chodby, tunelové potrubní systémy a aplikace podzemní dopravy.

Jeho schopnost velkého průměru pomáhá zlepšit integraci potrubí a optimalizovat využití podzemního prostoru.

Výrobní proces

1. Příprava ocelového pásu

Výroba začíná za tepla válcovanými ocelovými pásy vybranými podle požadovaného průměru, tloušťky stěny a jakosti materiálu.

Ocelové pásy se odvíjejí, vyrovnávají a opracovávají se hrany, aby byly zajištěny přesné tvarovací rozměry a stabilní podmínky svařování.

2. Řízení spirálového tvarování

Připravený ocelový pás je průběžně tvarován do tvaru spirálové trubky za řízených výrobních parametrů.

Během tohoto procesu je pečlivě kontrolována kulatost trubek, přesnost průměru a stabilita tváření, aby byly zajištěny spolehlivé hotové výrobky.

3. Oboustranné svařování pod tavidlem

Vnitřní a vnější spirálové švy jsou svařeny technologií oboustranného svařování pod tavidlem.

Tato metoda svařování poskytuje stabilní průnik svaru, spolehlivou pevnost spoje a konzistentní mechanický výkon pro potrubní aplikace s velkým průměrem.

4. Kontrola a povrchová úprava

Po svařování prochází každá trubka přísnými kontrolními postupy, včetně ultrazvukového testování, rentgenové kontroly, rozměrové kontroly a hydraulického tlakového testování.

Dle požadavků zákazníka je možné před expedicí dodat trubky s koncovým zkosením, povrchovou úpravou a antikorozními nátěry.

Antikorozní ochrana a životnost

1. Podzemní voda a komunální potrubí

Pro běžné projekty zásobování vodou a kanalizace v zemi lze u ocelových trubek s velkým průměrem spirálově svařovaných ocelových trubek použít epoxidový uhelný dehtový nátěr nebo antikorozní nátěr IPN8710.

Při vhodných podmínkách instalace může životnost obecně dosáhnout 15–20 let v závislosti na půdním prostředí a podmínkách údržby.

2. Dálkové přenosové potrubí

Pro vysoce standardní projekty přenosu ropy, plynu a vody se běžně volí 3PE třívrstvý polyetylenový povlak.

Tento nátěrový systém poskytuje vynikající odolnost proti vlhkosti, půdní korozi a vnějšímu poškození s životností více než 30 let za vhodných podmínek.

3. Venkovní a průmyslové aplikace

Pro venkovní potrubí, ventilační systémy a ocelové konstrukce může antikorozní základní nátěr v kombinaci s povrchovou barvou poskytnout účinnou ochranu proti atmosférické korozi.

Předpokládaná životnost se obecně pohybuje kolem 10–15 let v závislosti na podmínkách prostředí.

4. Dočasné základní aplikace

Pro dočasné opláštění pilot a krátkodobé stavební aplikace může stačit jednoduché odstranění rzi a nátěr.

Způsob ochrany lze zvolit podle doby trvání projektu a skutečných požadavků na životní prostředí.

Průvodce výběrem

1. Vyberte Průměr podle požadavků na průtok

Výběr průměru spirálově svařované ocelové trubky velkého průměru by měl být založen na požadované přepravní kapacitě, průtoku a návrhu systému.

Pro aplikace s velkým průtokem se obecně volí ocelové trubky s velkým průměrem DN800 a vyšší, aby se zlepšila účinnost přepravy a snížilo množství potrubí.

2. Přizpůsobte tloušťku stěny tlaku a podmínkám instalace

Vyšší pracovní tlak, hlubší hloubka pohřbu a komplikovanější geologické podmínky vyžadují silnější tloušťku stěny.

Vhodná tloušťka stěny by měla být zvolena spíše podle technických výpočtů, než jednoduše zvolit nejtlustší variantu.

3. Vyberte materiál podle aplikace

Pro obecné nízkotlaké komunální projekty se běžně volí Q235B.

Pro středně a vysokopevnostní aplikace je vhodný Q355B. Pro potrubí na přepravu ropy a plynu se vybírají potrubní oceli L245, L360, X52, X60 a X70 podle požadovaných norem.

4. Zvažte korozivní prostředí

Pro pobřežní oblasti, slaná prostředí a systémy přepravy korozivních médií by měla být zvolena vyšší úroveň antikorozní ochrany.

Správný výběr povlaku pomáhá prodloužit životnost a snížit nároky na údržbu.

5. Optimalizujte délku potrubí pro efektivitu výstavby

U projektů na dálkové potrubí mohou delší úseky potrubí snížit body svařování v terénu.

ZHONGTIAN může poskytnout přizpůsobené délky potrubí podle přepravních podmínek a konstrukčních požadavků.

Proč zvolit spirálově svařovanou ocelovou trubku velkého průměru ZHONGTIAN?

1. Profesionální schopnost výroby trubek velkého průměru

ZHONGTIAN je profesionální výrobce a dodavatel ocelových trubek s velkým průměrem spirálově svařovaných ocelových trubek v Číně, specializující se na výrobu ocelových trubek SSAW s velkým průměrem.

Díky pokročilé technologii spirálového svařování a flexibilním výrobním schopnostem podporuje ZHONGTIAN zákazníky přizpůsobenými řešeními pro infrastrukturní, průmyslové a energetické projekty.

2. Přizpůsobená inženýrská řešení

ZHONGTIAN poskytuje přizpůsobená řešení týkající se průměru, tloušťky stěny, třídy materiálu, délky potrubí a antikorozní úpravy.

To umožňuje zákazníkům vybrat si vhodné výrobky z ocelových trubek s velkým průměrem pro různá provozní prostředí.

3. Přísný systém kontroly kvality

ZHONGTIAN uplatňuje přísné postupy řízení kvality, od kontroly surovin až po testování hotového potrubí.

Prostřednictvím ultrazvukového testování, rentgenové kontroly, hydraulického testování a rozměrové kontroly je každá trubka vyrobena tak, aby dosáhla stabilní kvality a spolehlivého výkonu.

FAQ

1. Jaký je rozdíl mezi spirálovou trubkou velkého průměru a trubkou s přímým švem o velkém průměru?

Spirálově svařovaná ocelová trubka s velkým průměrem je vybrána hlavně pro potrubí na dlouhé vzdálenosti, zakopané projekty a dopravní systémy s velkým průtokem, protože má flexibilní možnosti výroby a je cenově výhodná.

Trubky s přímým spojem o velkém průměru mohou mít výhody v některých aplikacích vyžadujících vysokou rozměrovou přesnost nebo specifické technické podmínky. Výběr by měl záviset na požadavcích projektu.

2. Lze spirálově svařované ocelové trubky velkého průměru používat nad zemí?

Ano. Ocelové trubky SSAW s velkým průměrem lze použít pro nadzemní aplikace, pokud jsou navrženy vhodné nosné konstrukce. Vzhledem k tomu, že trubky velkého průměru mají značnou hmotnost, rozteč podpěr, výpočet zatížení a způsoby instalace by měly splňovat požadavky technického návrhu, aby se zabránilo deformaci.

3. Jaký je maximální průměr spirálově svařované ocelové trubky velkého průměru?

ZHONGTIAN může běžně vyrábět spirálově svařované ocelové trubky velkého průměru až do φ3620 mm (DN3600). Pro speciální technické požadavky lze projednat přizpůsobené specifikace většího průměru podle podmínek projektu.
