Žárově pozinkovaná ocelová nosná konzola U-Channel

Žárově pozinkovaná ocelová nosná konzola U-Channel od ZHONGTIAN je navržena pro dlouhodobé fotovoltaické montážní aplikace. Vyrobeno z Q235B nebo Q355B za tepla válcované U-kanálové oceli a galvanizované podle GB/T 13912, kombinuje odolnost proti korozi, strukturální pevnost, nastavitelnou instalaci a tovární přizpůsobení. Je vhodný pro pozemní solární farmy, zemědělské FV, rybářské FV systémy, střešní systémy a solární přístřešky pro auta.

Ochrana proti korozi

Žárové zinkování

Žárově pozinkovaná ocelová nosná konzola U-Channel využívá žárově zinkovaný povlak, který tvoří s ocelovým substrátem vrstvu slitiny zinku a železa. Povlak poskytuje silnou přilnavost a katodickou ochranu proti menšímu poškození povrchu.

Dodané údaje uvádějí 500+ hodin odolnosti proti solné mlze a dlouhodobou ochranu v pobřežních, solně-alkalických, kyselých deštích a vlhkém prostředí. Za vhodných podmínek může životnost při snížené korozní údržbě dosáhnout přibližně 25 let.

Trvanlivost zpracování

Pozinkované komponenty podporují tovární řezání, ohýbání, děrování a další zpracování bez snadného odlupování ochranného povlaku. Předběžné zpracování snižuje úpravy na místě a potřebu sekundární antikorozní úpravy.

Strukturální výkon

Ocelové materiály

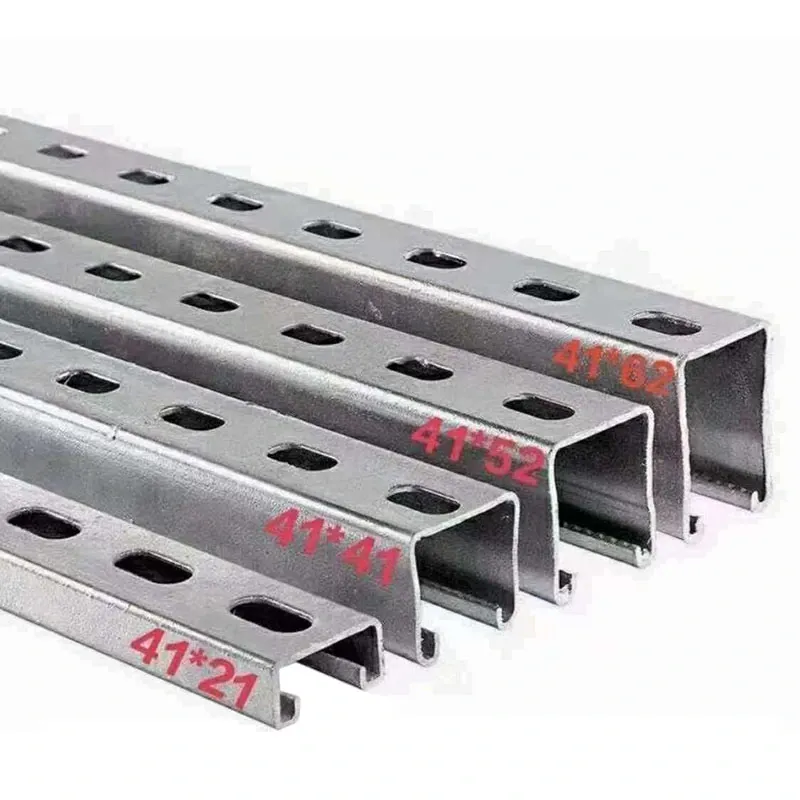

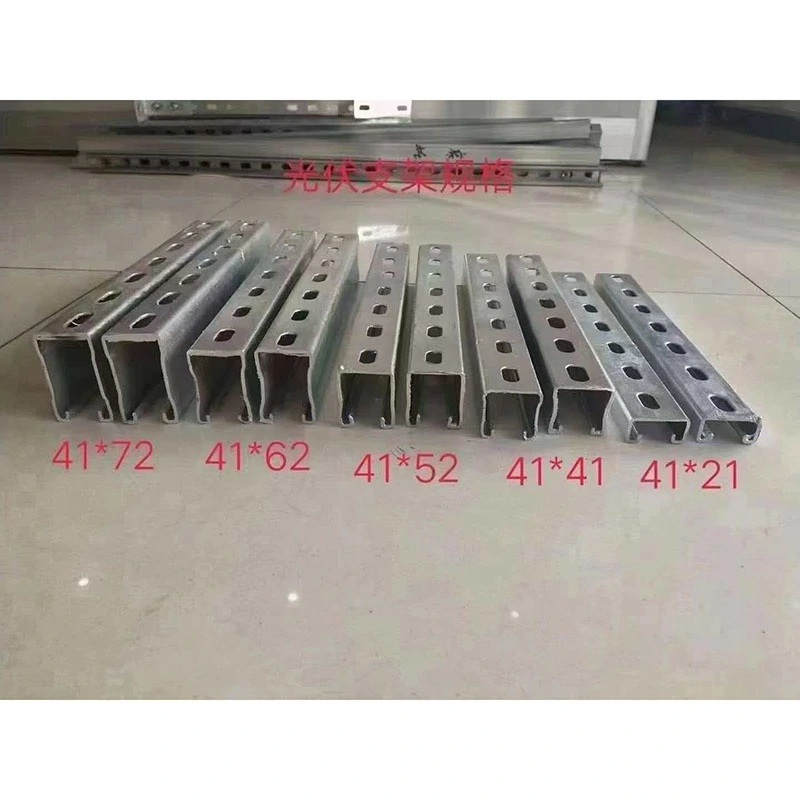

Q235B a Q355B ocel s U-kanály válcovaná za tepla jsou k dispozici podle požadavků na zatížení projektu. Profil ve tvaru U poskytuje fotovoltaickým nosným konstrukcím dobrou odolnost proti ohybu a torzi.

Kapacita zatížení

Konstrukce může být navržena pro silný vítr, silný sníh a další environmentální zátěže. Dodávané údaje uvádějí jednosloupovou nosnost až 1,5 tuny za stanovených podmínek.

Teplotní rozsah

Dodávaný provozní rozsah je přibližně -40 °C až 120 °C. Skutečný konstrukční návrh by měl zohledňovat místní teplotu, vítr, sníh, základy a podmínky instalace.

Nastavitelná instalace

Nastavení sklonu

Systém podporuje více poloh naklonění od 10° do 60°, což umožňuje nastavení úhlu montáže podle umístění projektu a solárních podmínek. Dodaná data projektu naznačují, že optimalizované úhly mohou potenciálně zlepšit roční produkci o 5 %–8 % v závislosti na podmínkách na místě.

Kompatibilita modulu

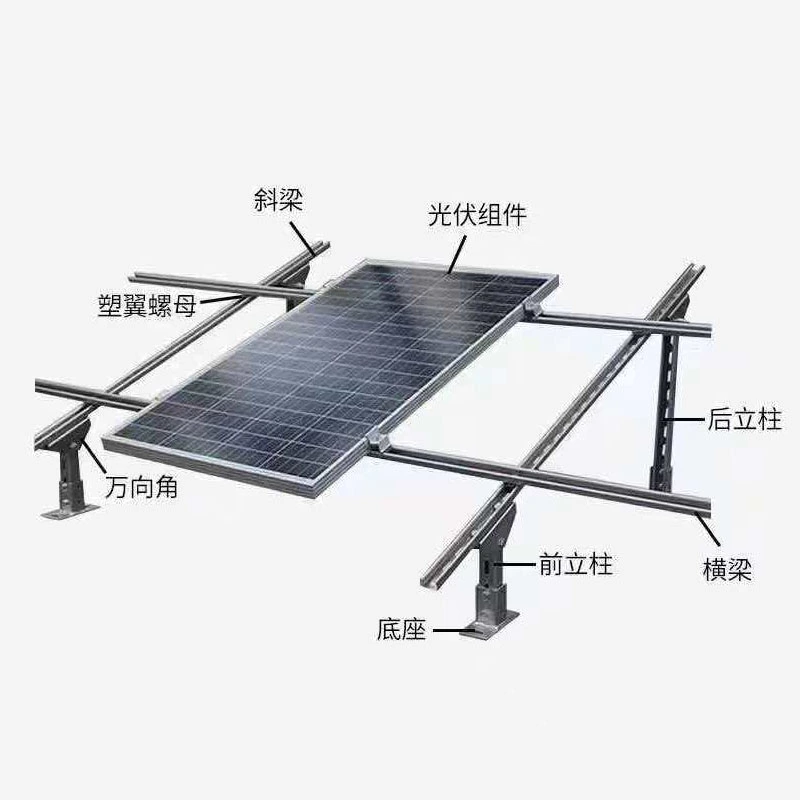

Posuvná struktura U-kanál podporuje různá uspořádání fotovoltaických modulů a lze ji použít s monofaciálními i bifaciálními moduly. Rozteč modulů a montážní polohy lze upravit během instalace.

Adaptace terénu

Modulární struktura může pojmout rovinatý terén, svažitý terén, zemědělskou fotovoltaiku, rybářskou fotovoltaiku a další místa s různou nadmořskou výškou nebo podmínkami základů.

Způsob instalace

Montáž šroubu

Žárově pozinkovaná ocelová nosná konzola U-Channel využívá standardizované děrované otvory a upevňovací prvky z nerezové oceli pro montáž pomocí šroubů. To omezuje svařování na místě a zjednodušuje montáž.

Za vhodných projektových podmínek může standardizovaný způsob instalace zkrátit dobu výstavby o více než 30 %.

Předzpracování v továrně

ZHONGTIAN může dokončit řezání, děrování, ohýbání a vybrané operace před montáží před odesláním. To pomáhá omezit výrobu na místě a zlepšuje efektivitu instalace.

Projektové aplikace

Pozemní PV

Konfigurace s jedním a dvěma sloupy lze vybrat podle velikosti modulu, rozteče základů, zatížení větrem a zatížení sněhem.

Zemědělství a rybářství PV

Vyvýšené konstrukce mohou poskytnout požadovaný prostor pro zemědělské činnosti nebo vodní fotovoltaické projekty při zachování strukturální stability.

Střešní a Carport PV

Lehké střešní konstrukce a konfigurace integrovaných solárních přístřešků lze přizpůsobit podle podmínek střechy, uspořádání parkoviště, rozměrů modulů a konstrukčních požadavků.

Náklady na životní cyklus

Nižší údržba

Žárové zinkování snižuje potřebu pravidelného odstraňování rzi a přelakování ve srovnání se základními konstrukcemi pozinkovanými za studena. To může snížit dlouhodobou údržbu velkých solárních projektů.

Dlouhodobé náklady

Přestože počáteční pořizovací náklady mohou být vyšší než u jednoduchých za studena pozinkovaných výrobků, dodané hodnocení nákladů ukazuje, že náklady životního cyklu lze za příslušných podmínek snížit o více než 30 % díky nižším požadavkům na údržbu a výměnu.

Integrované zadávání veřejných zakázek

Kompletní komponenty

ZHONGTIAN může dodat ocel s U-kanálem, C-kanálovou ocel, zemní piloty, svorky, přítlačné bloky a spojovací prvky z nerezové oceli jako integrovaný nákupní balíček.

Nabídka projektu

Sourcing pomáhá dodavatelům EPC a fotovoltaickým integrátorům snížit koordinaci dodavatelů, logistiku, kontrolu a řízení objednávek.

Zakázkové zpracování

Vlastní délky

Žárově pozinkovaná ocelová nosná konzola U-Channel podporuje vlastní délky podle projektových výkresů a požadavků na instalaci.

Vlastní otvory

Tovární děrování a polohování lze upravit tak, aby odpovídalo konkrétním svorkám, výztuhám, kolejnicím a spojovacím komponentům.

Dodávka předřezu

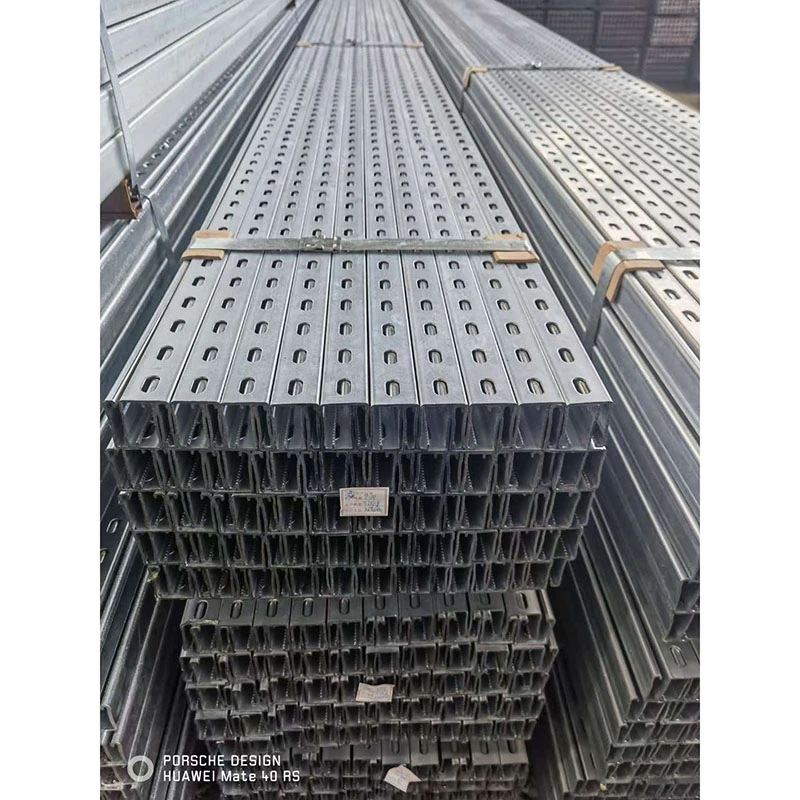

Komponenty lze předem nařezat a zabalit podle projektových sekcí, což snižuje řezání na místě a zjednodušuje instalaci.

Často kladené otázky

Jaké třídy oceli jsou k dispozici?

K dispozici je ocel s U-kanálem válcovaná za tepla Q235B a Q355B. Výběr závisí na zatížení projektu a statických výpočtech.

Jaký standard zinkování se používá?

Výrobek splňuje požadavky GB/T 13912 pro výrobky z žárově pozinkované oceli.

Lze jej použít v pobřežních oblastech?

Ano. Pozinkovaný povlak je vhodný pro venkovní ochranu proti korozi, včetně pobřežního a vlhkého prostředí, pokud je správně zvolena specifikace povlaku.

Jaký je rozsah úhlu?

Standardní nastavitelný rozsah je 10° až 60% v závislosti na konečné konstrukční konfiguraci.

Je vyžadováno svařování na místě?

Ne. Hlavní konstrukce používá standardizované otvory a šroubové spoje, což snižuje potřebu svařování na místě.

Lze dodat vlastní délky?

Ano. ZHONGTIAN podporuje přizpůsobené délky, děrování, ohýbání, řezání a další tovární zpracování podle požadavků projektu.
