Tenkostěnná podélná svařovaná ocelová trubka

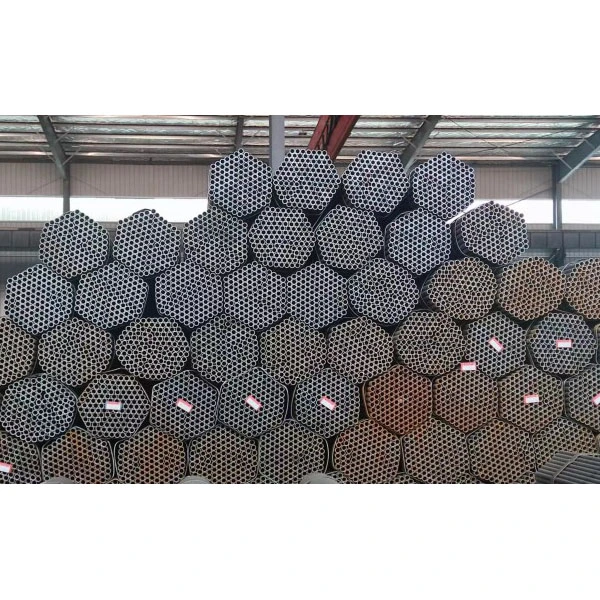

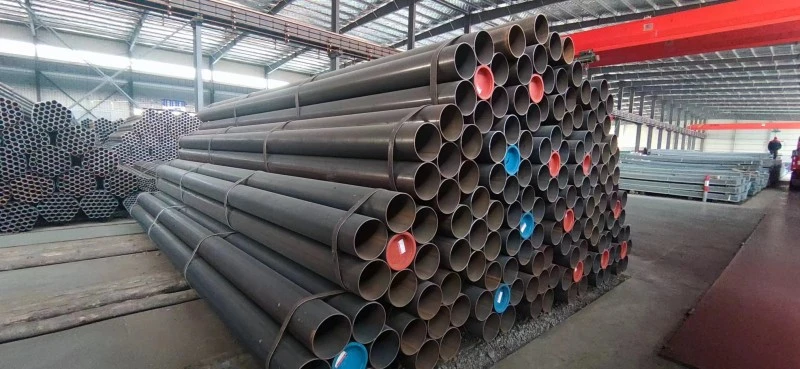

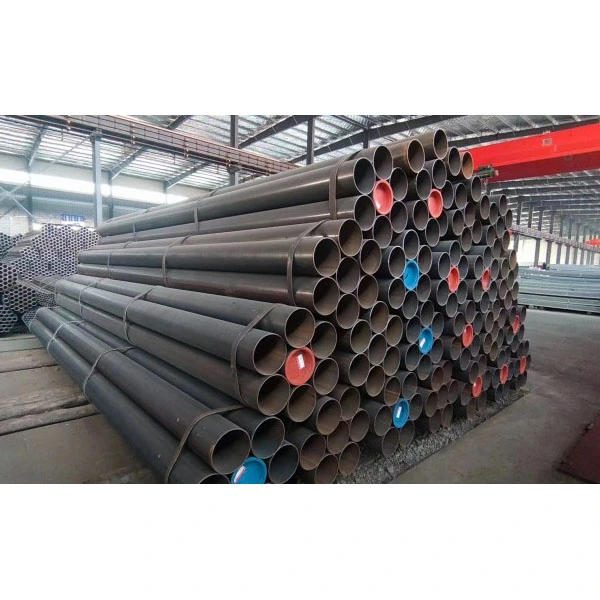

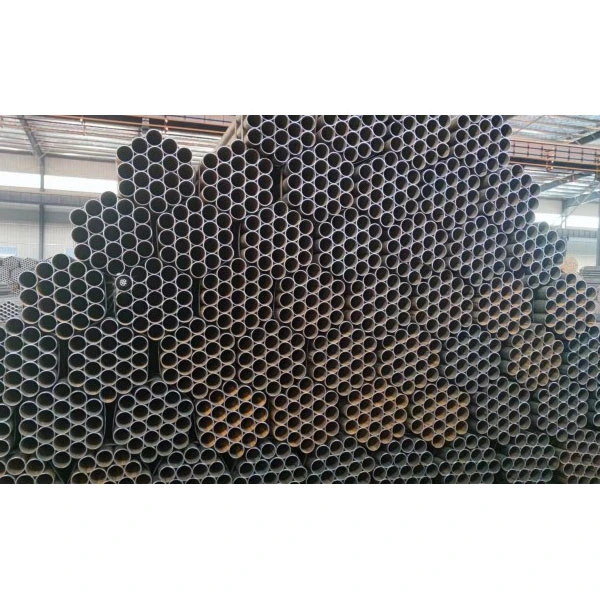

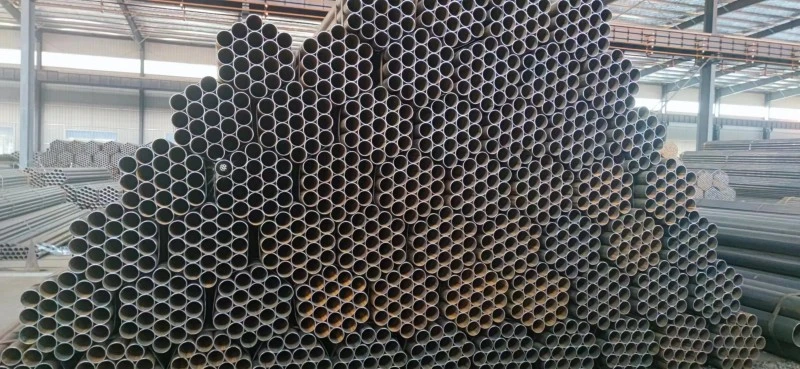

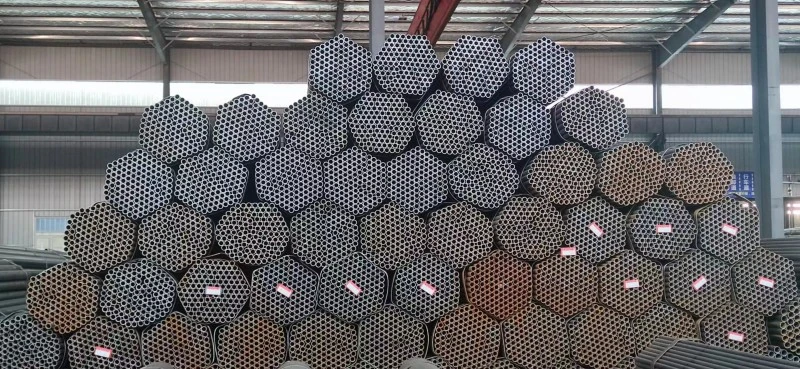

Podélná svařovaná ocelová trubka Zhongtian Thin Wall je lehká ocelová trubka vyrobená z pásové oceli nebo ocelového plechu jako základního materiálu, válcovaná a poté svařovaná podél jediného podélného svaru.

- Tloušťka stěny: 1,0–6 mm

- Vnější průměr: Φ20–Φ610 mm (běžné specifikace Φ33–Φ426 mm)

- Standardní délka: 6 metrů, 12 metrů, k dispozici jsou také vlastní délky

- Základní proces: Vysokofrekvenční odporové svařování (ERW/HFW)

- Normy: GB/T 3091-2025, GB/T 13793-2016, ASTM A53

Běžné materiály a mechanické vlastnosti

Tenkostěnná podélná svařovaná ocelová trubka je vyrobena z vysoce kvalitní uhlíkové oceli, která vyvažuje strukturální pevnost a zpracovatelský výkon:

1 Q195: Mez kluzu ≥ 195 MPa, vhodné pro lešení, zábradlí a nízkotlaká vodovodní potrubí

2 Q215A/B: Mez kluzu ≥ 215 MPa, používá se hlavně pro přepravu tekutin a obecné konstrukční trubky

3 Q235B: Mez kluzu ≥ 235 MPa MPa, nejuniverzálnější, široce používaný ve stavebnictví, zásobování vodou a kanalizací a aplikacích pro přenos plynu.

4 Q355B: Mez kluzu ≥ 355 MPa, vhodné pro výrobu nosných konstrukcí a strojních zařízení.

Výrobní proces

Jako profesionální výrobce využívá Zhongtian plně automatizovaný přesný výrobní proces:

1. Odvíjení → Vyrovnávání → Ořezávání hran

2. Proces tváření: Vybaveno 7–9 sadami gradientních válců, které se postupně válcovají a tvarují, aby se předešlo problémům s koncentrací napětí.

3. Vysokofrekvenční svařování: Pracovní frekvence 100–500 kHz, okraj trubky se okamžitě zahřeje na 1300–1500 °C, aby se dosáhlo roztavení, a poté je metalurgické spojení dokončeno vytlačovacími válci. Svařování nevyžaduje žádný přídavný kov.

4. Odstranění svarové housenky → Středofrekvenční žíhání pro uvolnění napětí → Dimenzování a rovnání

5. Řezání na délku → Testování výkonu → Antikorozní úprava → Balení hotového výrobku

- Rychlost svařování: 20–30 m/min, až 60 m/min

- Pevnost svaru: Ne méně než 90 % pevnosti základního materiálu

- Rozměrové tolerance: Chyba vnějšího průměru ±0,5 mm, rovnoměrnost tloušťky stěny ≥98 %

Hlavní výhody

1. Lehké a ekonomické: o 20 %–30 % lehčí než bezešvé ocelové trubky stejných specifikací, což snižuje celkové náklady o 15 %–25 %.

2. Přesné rozměry: Hladký povrch trubky, přísná kontrola tolerance, vynikající výkon při ohýbání a svařování za studena a pohodlná instalace.

3. Vysoká výrobní kapacita: Vysoká rychlost svařování, spoléhající se na výrobní kapacitu továrny ve velkém měřítku, umožňující rychlé a velkoobjemové dodávky.

4. Stabilní svary: Jednoduché rozložení napětí v jediném rovném švu, méně náchylné k superpozici napětí, což vede k lepší odolnosti proti únavě.

Systém kontroly kvality

Přísné testování během celého procesu pro zajištění bezpečnosti produktu:

- Plná hydrostatická zkouška: Zkušební tlak 2,5 MPa, udržování tlaku po dobu 1 minuty bez úniku

- Nedestruktivní testování: Testování vířivými proudy a ultrazvukové testování

- Mechanické testování: Provádění více testů včetně zploštění, rozšiřování a testování tahem

- Úplná sledovatelnost: Uchovávání materiálových zpráv, čísel šarží pece a záznamů o výrobě šarží.

Hlavní aplikační oblasti

Tenkostěnné podélně svařované ocelové trubky jsou vhodné pro různé nízkotlaké přepravy kapalin a lehké konstrukční aplikace:

1. Konstrukce budovy: Nosníky a sloupy ocelové konstrukce, lešení, podpěry obvodových stěn, zábradlí

2. Komunální inženýrství: Vodovodní a drenážní potrubí, nízkotlaký přenos plynu, potrubí protipožárních sprinklerů

3. Zemědělství a ochrana vody: Zavlažovací potrubí, potrubí čerpadel hlubokých studní, potrubí na úpravu vody

4. Strojírenství a lehký průmysl: Dopravní válce, skříně motorů, nábytkové trubky, fitness zařízení

5. Napájení a komunikace: Ochranné trubky kabelů, elektroinstalační trubky, podpěry kabelových žlabů

Případ aplikace v reálném světě

Projekt velkého komerčního komplexu v Šanghaji (2024)

Požadavky projektu: Kupte si 12 000 metrů trubky Φ48×3,0 mm Q235B pro použití jako lešení a nosné trubky pro opláštění, v souladu s normou GB/T 3091. Trubky musí být lehké, rozměrově přesné a žárově zinkované pro ochranu proti korozi.

Řešení Zhongtian: Využití technologie vysokofrekvenčního odporového svařování k výrobě tenkostěnných podélně svařovaných ocelových trubek s tloušťkou zinkového povlaku ne méně než 30 mikrometrů.

Aplikační efekty

1. Ve srovnání s bezešvými ocelovými trubkami jsou celkové pořizovací náklady sníženy o 22 %;

2. Tolerance vnějšího průměru je řízena v rozmezí ±0,3 mm, výsledkem čehož je nula neshodných výrobků během přejímky na místě;

3. Standardizované konce trubek zlepšují účinnost instalace o 30 %;

4. Během pěti let od uvedení do provozu nevykazovaly trubky žádné známky rzi, deformace nebo poškození svarem.

FAQ

Q1: Jaký tlak mohou vydržet tenkostěnné ocelové trubky s přímým švem Zhongtian?

Odpověď: Tento produkt je navržen pro tlaky ≤ 2,5 MPa, splňující potřeby zásobování vodou, plynem, stlačeným vzduchem a konvenčními konstrukčními aplikacemi. Nedoporučuje se pro vysokotlaké aplikace nebo teploty přesahující 450℃.

Q2: Jak Zhongtian zajišťuje kvalitu a spolehlivost svaru?

Odpověď: Používáme vysokofrekvenční odporové svařování a přísně kontrolujeme všechny parametry procesu, dosahujeme pevnosti svaru přes 90 % základního materiálu. Všechny hotové výrobky procházejí 100% hydrostatickým testováním a také nedestruktivním testováním vířivými proudy a ultrazvukem a expedují se pouze ty, které projdou.

Q3: Jaké jsou standardní dodací lhůty a služby přizpůsobení pro naše produkty?

Odpověď: Pro standardní specifikace 6 metrů a 12 metrů je dodací lhůta 7 až 10 dní. Vlastní délky od 1 do 18 metrů jsou k dispozici na vyžádání. Poskytujeme také žárové zinkování, epoxidový nátěr pro ochranu proti korozi a služby zpracování konců trubek, jako je úkosování, řezání závitů a výroba přírub. Přijímáme malé zkušební objednávky a velké hromadné objednávky.
