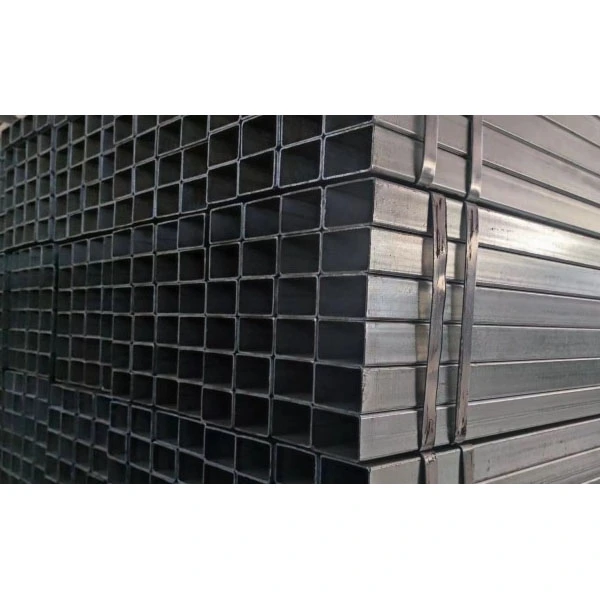

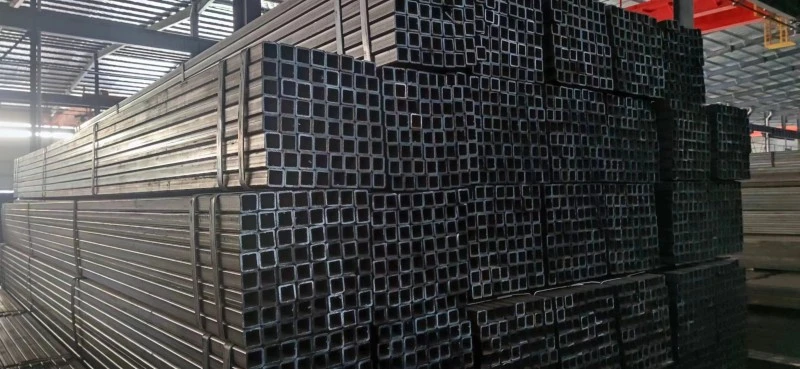

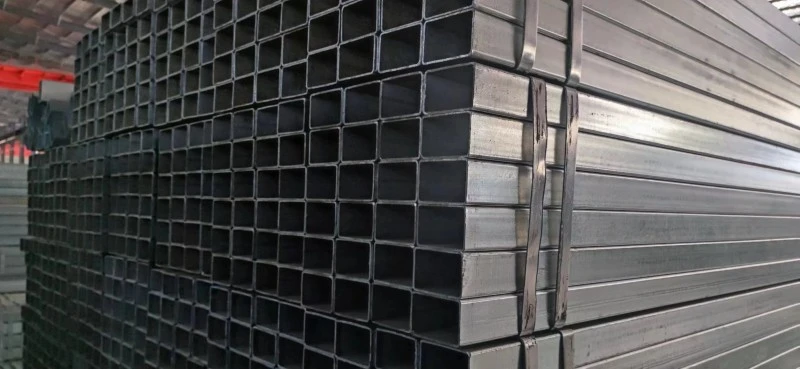

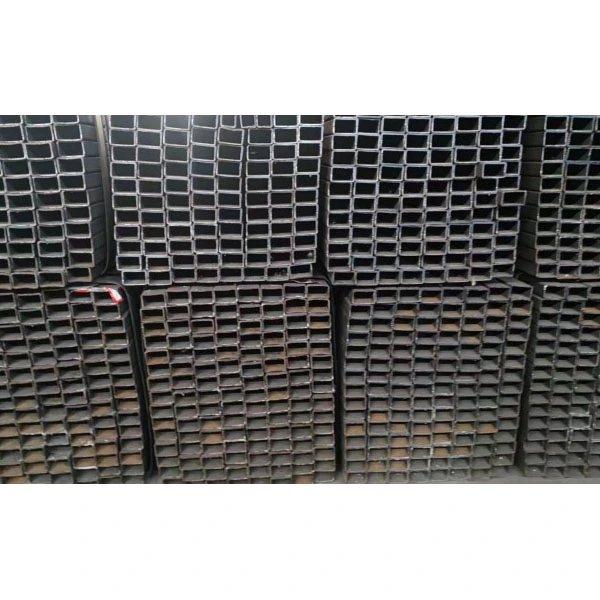

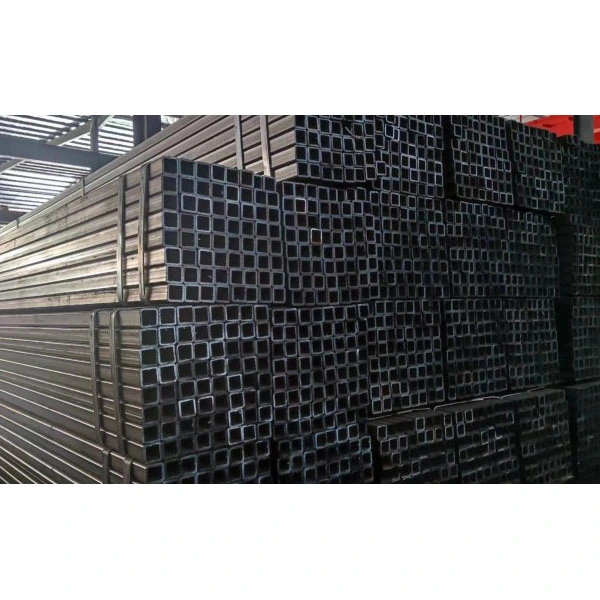

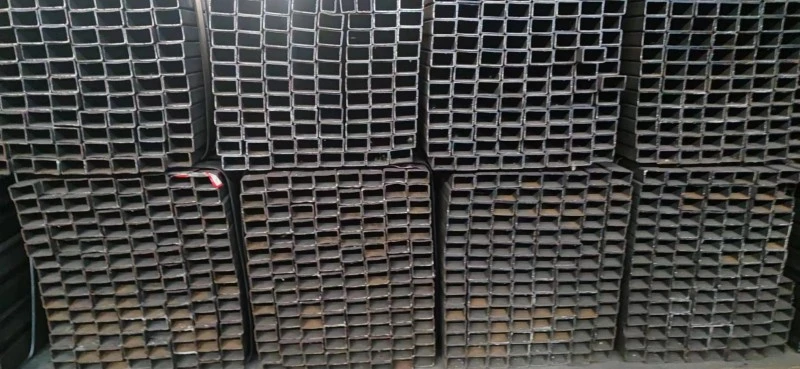

Obdélníková a čtvercová ocelová trubka

Obdélníkové a čtvercové ocelové trubky ZHONGTIAN, primárně vyráběné ohýbáním za studena a vysokofrekvenčním svařováním, jsou konstrukční profily s vynikajícím komplexním výkonem. Produkty využívající standardizované výrobní procesy a přísný systém kontroly kvality nabízejí širokou škálu specifikací, vynikající tuhost, snadnou instalaci a vysokou nákladovou efektivitu. Jako komplexní dodavatel integrující výzkum a vývoj, výrobu a prodej, ZHONGTIAN se sídlem v Číně slouží globálním zákazníkům svými profesionálními továrními schopnostmi. Její produkty jsou široce používány ve stavebnictví, komunálním strojírenství, strojírenství, fotovoltaice a dalších průmyslových odvětvích a poskytují spolehlivá materiálová řešení pro různé inženýrské projekty.

Základní definice a specifikace

1. Definice produktů

- Čtvercová trubka: Čtvercový průřez se všemi čtyřmi stranami stejné délky (např. 20×20 mm).

- Obdélníková trubka: Obdélníkový průřez s nestejnou délkou stran (např. 20×30 mm).

- Klasifikace procesu: Za studena ohýbané vysokofrekvenčně svařované trubky (hlavní trh), bezešvé čtvercové a obdélníkové trubky, za tepla válcované čtvercové a obdélníkové trubky.

2. Standardní rozsah velikostí

- Čtvercová trubka: 20×20 mm～500×500 mm

- Obdélníková trubka: 30×50 mm～200×400 mm

- Tloušťka stěny: 0,8 mm～20 mm (tlustostěnné trubky ≥6 mm)

- Standardní délka: 6 metrů, 9 metrů, 12 metrů; vlastní délky k dispozici na vyžádání.

3. Běžně používané materiály

- Q235B: Univerzální uhlíková ocel, vhodná pro stavební konstrukce, různé podpěry a ochranná zábradlí.

- Q355B/C/D/E: Nízkolegovaná vysokopevnostní ocel, používaná hlavně v nosnících a sloupech ocelových konstrukcí, nosných rámech a průmyslových závodech.

- Ocel 20# a 45#: Vhodné pro obrábění, pouzdra, rámy zařízení atd.

- Pozinkovaná ocel: K dispozici v provedení žárově zinkované a pozinkované za studena, které nabízejí vynikající odolnost proti korozi a jsou vhodné pro venkovní zařízení a fotovoltaické držáky.

4. Implementace standardů

- GB/T 6728-2017 ocelové profily tvářené za studena (nejrozšířenější)

- GB/T 3094 Speciální ocelové trubky tažené za studena

- GB/T 17239, GB/T 19418 Příslušné normy pro svařované čtvercové a obdélníkové trubky

- Pozinkované výrobky: GB/T 13912, GB/T 2518

Výrobní proces

1. Vysokofrekvenčně svařované čtvercové a obdélníkové trubky (hlavní proces)

- Suroviny: ocelový pás válcovaný za tepla/za studena

- Výrobní postup: Odvíjení → Vyrovnávání → Stříhání → Ohýbání za studena do kruhových trubek → Vysokofrekvenční odporové svařování → Odstranění svarů → Přeměna kruhových trubek na čtvercové/obdélníkové → Tvarování a konečná úprava → Řezání na délku → Rovnání → Kontrola kvality → Balení a skladování

- Vlastnosti produktu: Vysoká rozměrová přesnost, hladký povrch, vysoká efektivita výroby a přijatelná cena.

2. Bezešvé čtvercové a obdélníkové trubky

Vyrobeno z bezešvých kulatých trubek tažením za studena a vytlačováním, bez svarů na stěně trubky, vykazující vynikající odolnost vůči tlaku a celkovou pevnost. Tyto výrobky se používají především ve vysokotlakých zařízeních, přesných strojích a speciálních nosných konstrukcích a jsou poměrně drahé.

3. Ocelové obdélníkové a čtvercové trubky válcované za tepla

Ty se formují přímo pomocí procesu válcování za tepla, primárně se vyrábějí velkorozměrové silnostěnné výrobky. Ocel má vysokou pevnost a nízké zbytkové napětí, což z ní činí preferovaný materiál pro konstrukci těžkých ocelových konstrukcí.

Hlavní výhody výkonu

1. Vysoká tuhost v ohybu a vynikající strukturální stabilita

Velký moment setrvačnosti, který má za následek vynikající odolnost v ohybu a torzi. Při stejné hmotnosti je jeho celkový výkon lepší než kulaté trubky, takže je ideální pro nosníky, sloupy a celkové rámy.

2.Pravidelný průřez a jednoduchá instalace

Trubka je rovná a má ostré hrany, což umožňuje snadné svařování a šroubování, přizpůsobení modulárním konstrukčním metodám.

3.Vysoké využití prostoru

Hranatá konstrukce umožňuje těsnou instalaci ke stěnám a sloupům, výsledkem je kompaktní a esteticky příjemné uspořádání, které efektivně šetří místo.

4. Vynikající kvalita povrchu a odolnost proti korozi

Vhodné pro lakování, zinkování a práškové lakování, lze jej používat po delší dobu venku a ve vlhkém prostředí.

5. Kompletní specifikace a silná všestrannost

Sortiment výrobků pokrývá vše od lehkých dekorativních trubek až po těžké nosné trubky a může nahradit úhlové ocelové, kanálové a obyčejné kruhové trubky, což má za následek nižší celkové náklady na používání.

Oblasti použití

1. Stavební ocelové konstrukce: Tovární nosníky a sloupy, ocelové rámy, sloupy, střešní vaznice, trámy obvodových plášťů

2. Komunální inženýrství: Silniční svodidla, sloupy veřejného osvětlení, dopravní podpěry, mostní zábradlí, komunální podpěry

3. Výroba strojů: Rámy zařízení, základny zařízení, pracovní stoly, podpěry dopravníků, skříňové konstrukce

4. Fotovoltaika a nová energie: Fotovoltaické podpěry, rámy skříní pro skladování energie, konstrukční prvky podporující větrnou energii

5. Dekorační inženýrství: Stavební opláštění, vnitřní a vnější příčky, dekorativní výstavní regály, skladové regály

6. Automobilový průmysl a logistika: Rámy vozidel, díly automobilových podvozků, konstrukce kontejnerů

7. Zemědělství a skleníky: Rámy skleníků, nosné konstrukce skleníků

Praktické případy použití

Případová studie: Projekt rozsáhlé fotovoltaické elektrárny v severozápadní Číně

Fotovoltaická elektrárna o výkonu 50 MW v provincii Gansu použila ke konstrukci fotovoltaického podpůrného systému žárově pozinkované obdélníkové trubky Zhongtian Q355B (120×80×4 mm).

- Výzvy projektu: Místní oblast zažívá silné větry a extrémní teplotní výkyvy, což vyžaduje, aby nosná konstrukce měla výjimečnou strukturální stabilitu a odolnost proti korozi.

- Řešení: Obdélníkové a čtvercové ocelové trubky mají tloušťku galvanizované vrstvy 550 gramů na metr čtvereční a poskytují vynikající ochranu proti korozi. Vysokopevnostní materiál Q355B odolá zatížení větrem o rychlosti až 25 metrů za sekundu a obdélníkový průřez umožňuje racionálnější uspořádání fotovoltaických panelů a efektivnější využití prostoru.

- Výsledky projektu: Projekt byl úspěšně dokončen v roce 2025, během celého procesu nebyly žádné problémy s kvalitou. Nosná konstrukce zůstala stabilní i v extrémních povětrnostních podmínkách a ve srovnání s tradičními řešeními z úhlové oceli se náklady na následnou údržbu snížily o 30 %.

Normy kontroly kvality:

1. Kontrola vzhledu: Povrch musí být bez prasklin, záhybů a zjevných promáčklin; okraje a rohy trubek musí být jasné a pravidelné.

2. Kontrola rozměrů: Ověřte délku strany, tloušťku stěny, svislost, přímost a kroucení.

3. Zkoušky mechanického výkonu: Proveďte zkoušky tahem, ohybem, zploštěním a rázem podle požadavků na materiál.

4. Kontrola svaru: Vysokofrekvenčně svařované trubky musí mít neporušené svary, bez trhlin a neúplných svarů.

5. Kontrola galvanizovaného povlaku: U galvanizovaných trubek zkontrolujte tloušťku povlaku a přilnavost a proveďte zkoušku solnou mlhou.

Klasifikace produktu

1. Podle materiálu: běžná uhlíková ocel, nízkolegovaná vysokopevnostní ocel, pozinkovaná ocelová trubka, nerezová ocel

2. Podle tloušťky stěny: tenkostěnná trubka (≤ 3 mm), trubka se střední stěnou, tlustostěnná trubka (≥ 6 mm)

3. Podle povrchové úpravy: černá trubka (holá trubka), žárově zinkovaná trubka, za studena pozinkovaná trubka, lakovaná trubka, trubka s práškovým nástřikem

4. Podle výrobního procesu: vysokofrekvenčně svařované potrubí, bezešvé potrubí, za tepla válcované potrubí

Srovnání podobných produktů

1. Obdélníková a čtvercová trubka VS kulatá trubka

- Obdélníková a čtvercová trubka: Vysoká tuhost v ohybu, pohodlná instalace, vysoké využití prostoru

- Kruhová trubka: Vynikající torzní výkon, vhodnější pro přepravu kapalin, nižší odolnost proti větru

2. Obdélníková a čtvercová trubka VS kanálová ocel / úhelník

- Obdélníkové a čtvercové potrubí: Uzavřený průřez, vysoká tuhost, silná torzní odolnost, nesnadno deformovatelné, elegantní a krásný vzhled

- Kanálová ocel / Úhlová ocel: Otevřený průřez, slabší celková tuhost, snadné kroucení a deformace, špatná odolnost proti korozi

FAQ

Q1: Co jsou obdélníkové a čtvercové oceli? Trubice?

Odpověď: Čtvercové a obdélníkové ocelové trubky jsou duté ocelové materiály se čtvercovým nebo obdélníkovým průřezem, známé také jako čtvercové trubky nebo obdélníkové trubky. Výrobky jsou vyráběny především ohýbáním za studena a vysokofrekvenčním svařováním, ale k dispozici jsou také varianty bezešvé a válcované za tepla. Jsou široce používány v konstrukčních konstrukcích, výrobě podpěr, inženýrské nosnosti a dekoraci.

Q2: Jaký je rozdíl mezi čtvercovými a obdélníkovými trubkami?

A: Čtvercové trubky mají čtyři strany stejné délky (např. 100 x 100 mm), což vede k rovnoměrnému rozložení napětí ve všech směrech; obdélníkové trubky mají nestejné délky stran (např. 100 × 50 mm), což umožňuje flexibilní výběr na základě směru namáhání a přizpůsobivosti různým požadavkům na zatížení.

Q3: Jak rozlišit mezi tenkostěnnými, středněstěnnými a silnostěnnými trubkami?

A: Klasifikace podle průmyslového standardu je následující:

- Tenkostěnné trubky: Tloušťka stěny ≤ 3 mm, většinou používané pro dekorativní konstrukce a lehké podpěry.

- Trubky střední stěny: Tloušťka stěny 3–6 mm, používané pro obecné konstrukční aplikace.

- Silnostěnné trubky: Tloušťka stěny ≥ 6 mm, vhodné pro nosné nosníky a sloupy a nosné konstrukce pro velké zatížení.
