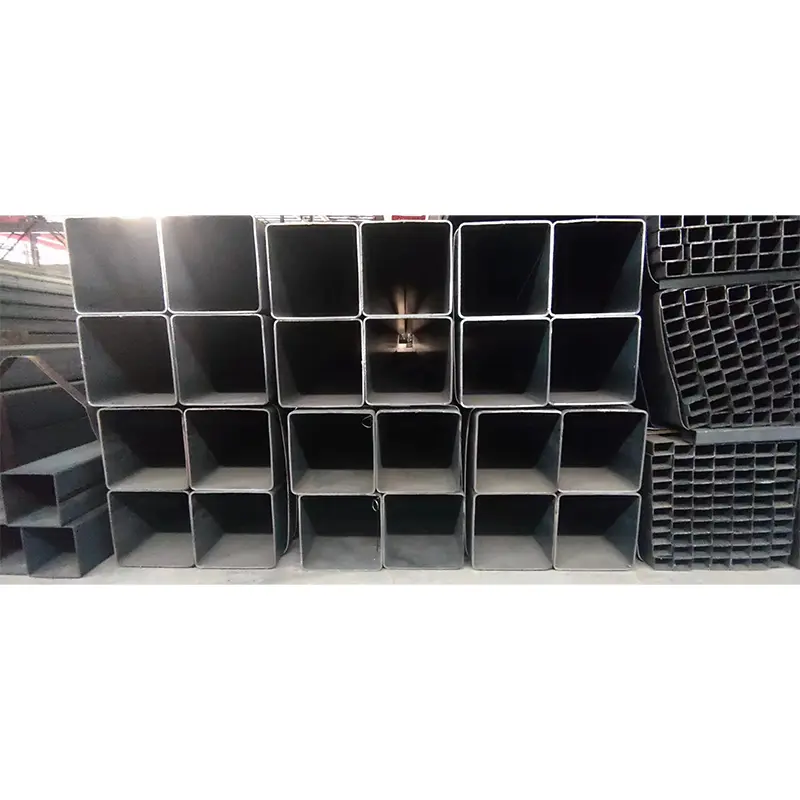

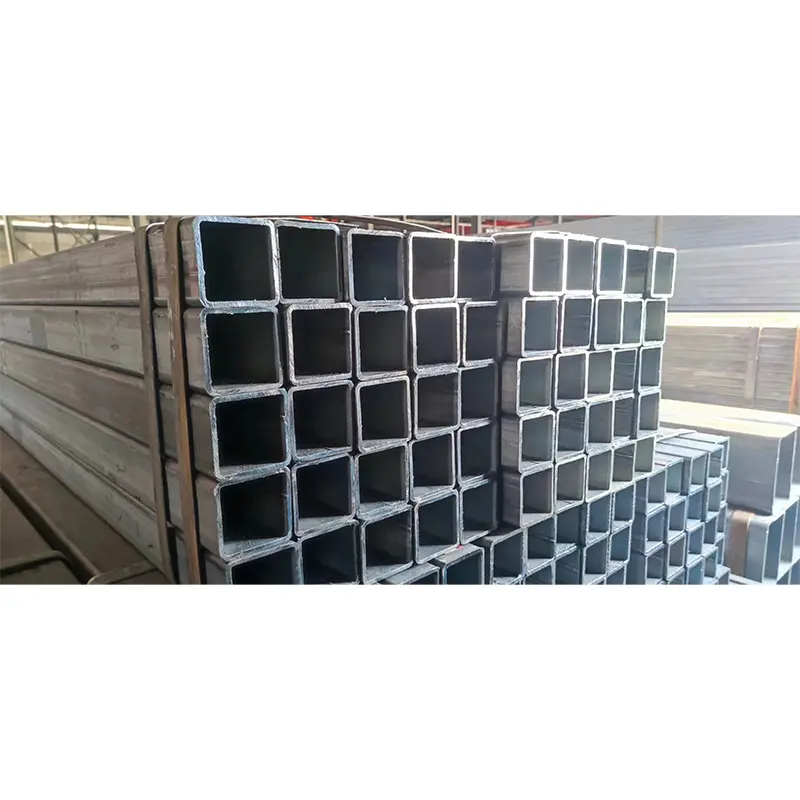

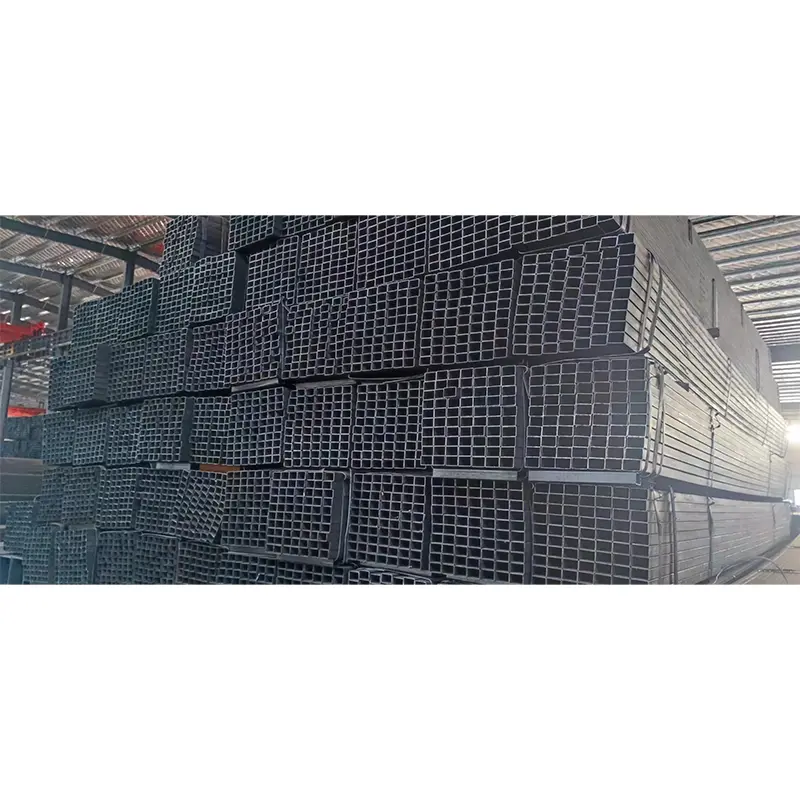

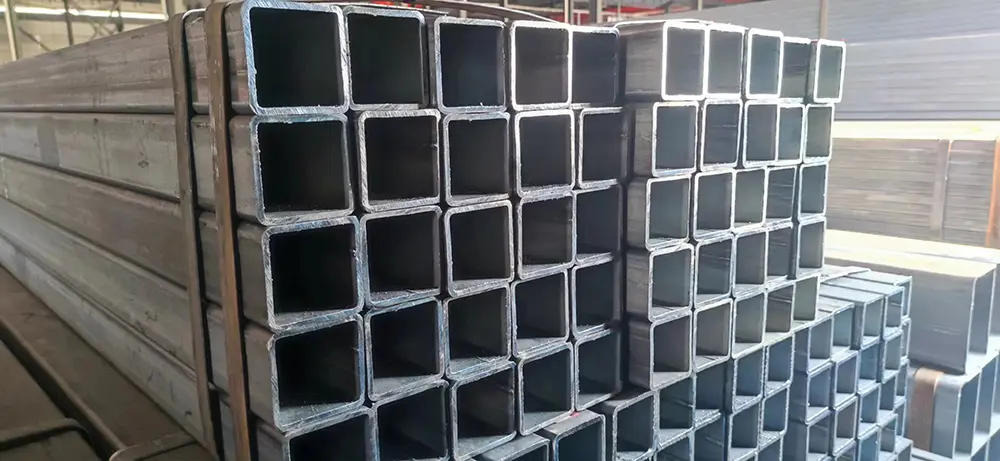

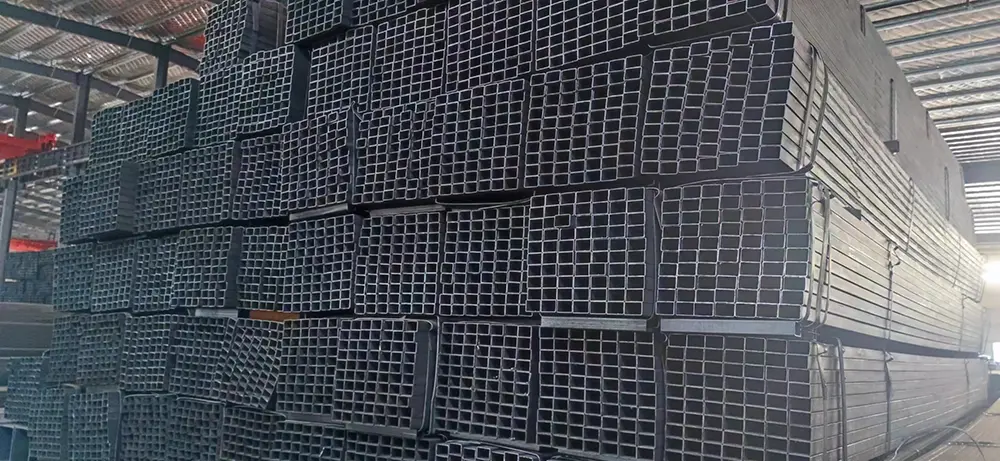

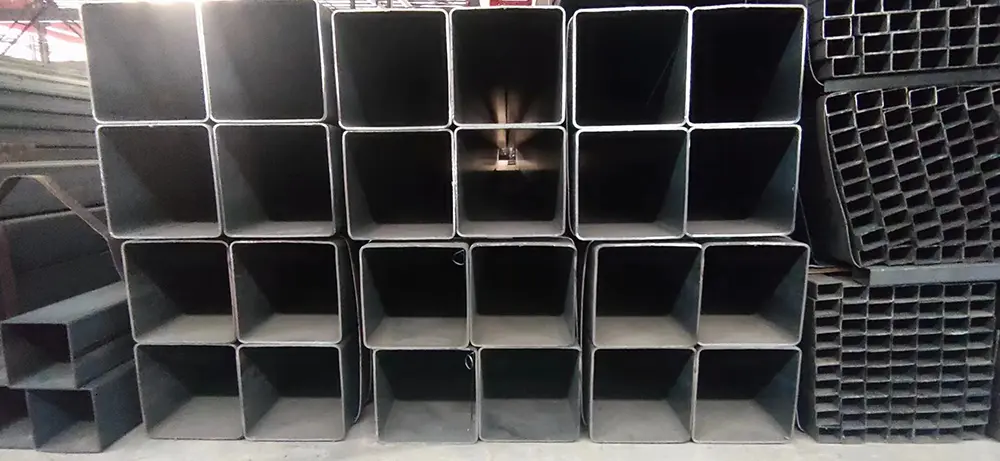

Tenkostěnná obdélníková a čtvercová ocelová trubka

Tenkostěnné obdélníkové a čtvercové ocelové trubky odkazují na čtvercové a obdélníkové duté ocelové profily tvarované za studena s relativně tenkými stěnami. V průmyslu není poměr tloušťky stěny k délce strany profilu typicky větší než 1/20. Tento výrobek používá jako surovinu pásovou ocel válcovanou za tepla a za studena, zpracovanou ohýbáním za studena a vysokofrekvenčním svařováním, což zajišťuje stabilní kvalitu. Trubky jsou lehké, tuhé, snadno zpracovatelné a cenově výhodné, široce používané v lehkých ocelových konstrukcích, rámování fasád, strojírenství, automobilovém průmyslu a dekoračním inženýrství.

- Čtvercová trubka: Specifikace 20×20 mm — 500×500 mm, tloušťka stěny 1,0–3,0 mm

- Obdélníková trubka: Specifikace 20×30 mm — 400×600 mm, tloušťka stěny 1,2–3,0 mm

- Standardní délka: 6 metrů, přizpůsobitelné 6–12 metrů

- Normy: GB/T 6728-2017, ASTM A500

Materiály a výkon jádra

1. Mainstreamové materiály

- Q235B: Mez kluzu ≥ 235 MPa, tažnost ≥ 26 %, ekonomické a praktické, vhodné pro lehké konstrukce a dekorativní aplikace.

- Q355B: Mez kluzu ≥ 355 MPa, vynikající pevnost, většinou se používá v projektech nosného a seismického inženýrství.

2. Výhody mechanického výkonu

- Vynikající tuhost: Při stejné ploše průřezu mají tenkostěnné obdélníkové a čtvercové ocelové trubky 1,5–2krát větší odolnost v ohybu než kruhové trubky a vynikající odolnost v kroucení.

- Nízká hmotnost: o 30 %–40 % lehčí než masivní ocel; například čtvercová trubka 40×40×3 mm váží pouze jednu čtvrtinu pevné ocelové trubky stejné specifikace.

- Snadné zpracování: Lze řezat, svařovat, ohýbat a vrtat, což zvyšuje efektivitu montáže na místě přibližně o 25 %.

Výrobní proces

1. Výběr suroviny: Používá se pásová ocel Q235B a Q355B válcovaná za tepla/za studena.

2. Tváření ohýbáním za studena: Pásová ocel je ohýbána do čtvercových a obdélníkových trubkových polotovarů pomocí několika sad válců.

3. Vysokofrekvenční svařování: Vysokofrekvenční tavné svařování se provádí na tupých spojích, přičemž pevnost svaru není menší než 80 % základního materiálu.

4. Velikost a rovnání: Přísná kontrola nad rozměrovou přesností a přímostí produktu.

5. Povrchová úprava: Dělí se do tří kategorií: černá trubka (bez antikorozní úpravy), žárově zinkovaná trubka (tloušťka zinkové vrstvy ≥ 65 mikronů) a trubka s nátěrem/plastem.

Vlastnosti produktu

1. Koroze a trvanlivost: Pozinkovaná vrstva tenkostěnné obdélníkové a čtvercové ocelové trubky izoluje korozi způsobenou vlhkostí, poskytuje venkovní životnost více než 20 let a nízké náklady na údržbu.

2. Ekonomické a šetrné k životnímu prostředí: Lehký design účinně snižuje náklady na dopravu a instalaci; ocel je recyklovatelná a šetrná k životnímu prostředí.

3. Silná přizpůsobivost vzhledu: Hladký povrch, lze přímo použít jako dekorativní komponenty nebo pro sekundární nátěr; pravoúhlá struktura umožňuje jednoduché spojování.

Oblasti použití

1. Konstrukce: Lehké ocelové vily, tovární rámy, kýly obvodových stěn, skleníky

2. Strojní zařízení: Regály zařízení, základny zařízení, podpěry dopravníkové linky, konstrukční prvky zemědělských strojů

3. Doprava: Podvozky automobilů, zábradlí, sloupy veřejného osvětlení, autobusové zastávky

4. Dekorace: Výstavní regály, nábytek, příčky, zábradlí, rámy billboardů

Případ aplikace v reálném světě

V roce 2025 dodal Zhongtian 120 tun tenkostěnných obdélníkových a čtvercových ocelových trubek Q355B o rozměrech 40 × 60 × 2,0 mm pro projekt lehké ocelové vily v provincii Jiangsu, které se používají hlavně pro podlahové kýly a nástěnné rámy. Teoretická hmotnost této trubky je 3,47 kg na metr. Jeho lehká charakteristika snížila náklady na práci na stavbě o 30 %, zatímco jeho vynikající tuhost plně vyhovovala požadavkům na seismickou odolnost budovy. Po přijetí projektu všechny ukazatele produktu splnily normy a obě strany navázaly dlouhodobý vztah spolupráce.

FAQ

Otázka 1: Jak je definován standard „tenké stěny“ pro potrubí?

A: Průmyslovým standardem je tloušťka stěny ≤ 3 mm. Tloušťka stěny menší než 1,0 mm je definována jako ultratenká stěna. Všechny produkty splňují národní normu GB/T 6728-2017.

Q2: Jaký je rozdíl mezi čtvercovými trubkami a obdélníkovými trubkami?

Odpověď: Rozdíl spočívá v jejich tvaru průřezu: čtvercové trubky mají čtyři stejné strany (např. 20 × 20 mm), zatímco obdélníkové trubky mají dvě sady nestejných protilehlých stran (např. 40 × 60 mm). Jejich materiály, výrobní procesy a platné normy jsou však zcela totožné.

Q3: Jak vybrat vhodný materiál na základě pracovních podmínek?

Odpověď: Pro lehké náklady, dekorativní projekty nebo scénáře s omezeným rozpočtem se doporučuje materiál Q235B; pro nosné konstrukce, seismické inženýrství a další scénáře vyžadující vysokou pevnost je preferován materiál Q355B. Protokoly o zkouškách materiálu si lze vyžádat ve výrobě pro ověření při nákupu.
