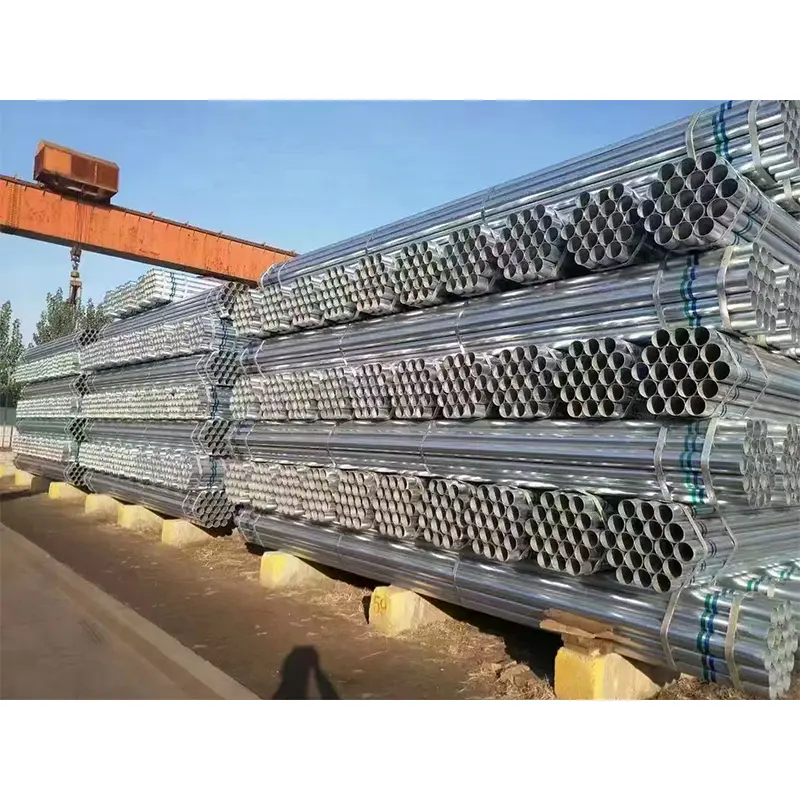

Tenkostěnná žárově zinkovaná kulatá ocelová trubka

Tenkostěnná žárově pozinkovaná kulatá ocelová trubka označuje lehké kruhové ocelové trubky s relativně malou tloušťkou stěny, obecně v rozmezí od 1,0 mm do 2,5 mm. Těleso trubky se vyrábí převážně z pásů nízkouhlíkové oceli technologií vysokofrekvenčního svařování a následně je upraveno žárovým zinkováním.

Během výroby se ocelový pás nejprve formuje do tvaru kulaté trubky pomocí přesných válečků. Okraje jsou následně svařeny technologií ERW (Electric Resistance Welding), aby vznikla stabilní struktura trubky. Po kontrole svařování a čištění povrchu jsou trubky ponořeny do roztaveného zinku při teplotě přibližně 450 °C, čímž se na vnitřním i vnějším povrchu vytvoří ochranný zinkový povlak.

Tento výrobní proces umožňuje trubce dosáhnout rovnováhy mezi lehkým designem, ochranou proti korozi a efektivitou výroby.

Výběr materiálu a výkonové charakteristiky

1. Běžné jakosti oceli

Ocel Q195 se vybírá hlavně pro aplikace vyžadující dobrou flexibilitu a snadné tvarování, jako jsou skleníkové konstrukce, ploty a ozdobné rámy.

Q235B je nejpoužívanější materiál, protože nabízí vyváženou pevnost, svařitelnost a nákladovou efektivitu. Běžně se používá v lehkých konstrukčních podpěrách, systémech ochrany kabelů a nízkotlakých potrubích.

Pro projekty vyžadující vyšší mechanický výkon lze dodat Q355B pro zlepšení nosnosti.

2. Mechanický výkon

Typický výkon Q235B zahrnuje:

Mez kluzu: ≥235 MPa

Pevnost v tahu: 370–500 MPa

Tažnost: ≥26 %

Materiál poskytuje dostatečnou pevnost pro lehké konstrukce při zachování vynikajícího zpracovatelského výkonu při řezání, svařování a ohýbání.

3. Rozsah velikostí a specifikace povrchu

Tenkostěnná žárově zinkovaná kruhová ocelová trubka se běžně dodává v:

Vnější průměr: 20-114 mm

Tloušťka stěny: 1,0 mm–2,5 mm

Standardní délka: 6 metrů

Přizpůsobené délky: K dispozici podle požadavků projektu

Mezi běžné velikosti patří: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80 a DN100.

Pozinkovaný povlak běžně dosahuje 55 μm nebo více podle požadavků projektu a poskytuje účinnou ochranu proti vlhkosti a atmosférické korozi.

Výhody pro inženýrské aplikace

1. Lehká konstrukce snižuje náklady na instalaci

Tenkostěnná konstrukce snižuje celkovou hmotnost trubky při zachování dostatečné tuhosti. To usnadňuje přepravu a snižuje náklady na práci při instalaci.

U konstrukcí skleníků, výstavních konstrukcí a dočasných zařízení umožňují lehké trubky pracovníkům dokončit montáž rychleji, aniž by potřebovali těžké zvedací zařízení.

2. Dobrá odolnost proti korozi pro venkovní podmínky

Na rozdíl od černých ocelových trubek, které vyžadují dodatečné lakování, žárově zinkované trubky již mají ochranný zinkový povlak. Zinková vrstva poskytuje dlouhodobou ochranu před deštěm, vlhkostí a vnějšími vlivy.

Díky tomu jsou vhodné pro zemědělská zařízení, venkovní ploty a elektrické ochranné systémy.

3. Snadná výroba a připojení

Trubku lze zpracovávat řezáním, vrtáním, svařováním, závitováním a ohýbáním. Dodavatelé mohou rychle upravit rozměry potrubí podle skutečných požadavků na instalaci.

4. Nákladově efektivní alternativní materiál

Ve srovnání s trubkami z nerezové oceli nabízejí galvanizované tenkostěnné trubky mnohem nižší náklady na materiál při zachování dostatečné odolnosti proti korozi pro mnohá technická prostředí.

Hlavní aplikační oblasti

1. Struktury zemědělských skleníků

Tenkostěnná žárově zinkovaná kulatá ocelová trubka je široce používána při stavbě skleníků kvůli své lehké konstrukci a odolnosti proti korozi.

Mezi typické aplikace patří:

● Skleníkové oblouky

● Podpěrné sloupy

● Podpěry zavlažovacího potrubí

● Větrací rámové konstrukce

Pozinkovaný povrch pomáhá předcházet korozi způsobené venkovní vlhkostí a zemědělským prostředím.

2. Systémy ochrany elektrických kabelů

V mnoha komerčních a průmyslových budovách se tyto trubky používají jako ochranná vedení pro elektrické vedení.

Aplikace zahrnují:

● Ochranné objímky kabelů

● Systémy elektroinstalace zařízení

● Tovární elektroinstalace

Ocelová konstrukce poskytuje silnější mechanickou ochranu ve srovnání s plastovým potrubím, zejména v oblastech vyžadujících odolnost proti nárazu.

3. Dekorativní a lehké konstrukce

Díky svému čistému vzhledu povrchu a snadné zpracovatelnosti je výrobek vhodný také pro:

● Kovové ploty

● Zábradlí

● Struktury zobrazení

● Nábytkové rámy

● Reklamní rámy

Pozinkovaný povrch snižuje nároky na údržbu po instalaci.

4. Nízkotlaké aplikace kapalin

Pro nekritické nízkotlaké systémy lze tyto trubky použít v:

● Zahradní zavlažovací systémy

● Pomocné potrubí HVAC

● Malé systémy cirkulace vody

Výběr by měl vycházet z požadavků na tlak a místních předpisů.

Žádosti o mezinárodní projekty

1. Projekt podpory skleníků v Austrálii (2023)

Země: Austrálie Datum projektu: březen 2023 Použití: Komerční rozšíření skleníku na zeleninu

Pozadí projektu

Zemědělská společnost v Queenslandu plánovala rozšířit svou plochu na produkci skleníků. Stávající konstrukce používala běžné trubky z uhlíkové oceli, ale časté vystavení vysoké vlhkosti a závlahové vodě způsobilo problémy s korozí.

Požadavek zákazníka

Zákazník požadoval:

● Lehké konstrukční materiály

● Lepší odolnost proti korozi

● Snadná instalace bez těžkého vybavení

● Dlouhá venkovní životnost

Řešení ZHONGTIAN

Společnost ZHONGTIAN dodala tenkostěnnou žárově pozinkovanou kruhovou ocelovou trubku s materiálem Q235B a přizpůsobenými délkami pro rámy skleníků.

Pozinkovaný povlak zlepšil odolnost proti korozi, zatímco lehká konstrukce zkrátila dobu instalace během montáže skleníku.

Výsledek projektu

Zákazník úspěšně dokončil rozšíření skleníku v plánované době výstavby a snížil budoucí údržbové práce ve srovnání s lakovanými ocelovými konstrukcemi.

2. Projekt výstavby obytného plotu v Chile (2022)

Země: Chile Datum projektu: září 2022 Aplikace: Systém obytného komunitního oplocení

Pozadí projektu

Developer v Santiagu potřeboval ekonomické kovové oplocení pro novou obytnou komunitu.

Hlavním úkolem bylo vyrovnat rozpočtové požadavky s venkovní odolností, protože konstrukce plotu by byly vystaveny slunečnímu záření a sezónním dešťům.

Požadavek zákazníka

Projekt vyžadoval:

● Cenově dostupné ocelové trubky

● Odolnost vůči venkovní korozi

● Snadné svařování a instalace

Řešení ZHONGTIAN

Společnost ZHONGTIAN dodala galvanizované kruhové ocelové trubky s materiálovými možnostmi Q195/Q235B.

Trubky byly použity jako plotové sloupky a nosné rámy. Pozinkovaný povlak snížil riziko koroze a eliminoval časté požadavky na přelakování.

Výsledek projektu

Systém oplocení dosáhl stabilního venkovního výkonu a zároveň pomohl developerovi kontrolovat náklady na výstavbu.

Průvodce výběrem produktu

1. Vyberte materiál podle aplikace

Q195 se doporučuje pro lehké aplikace, jako jsou rámy skleníků a dekorativní konstrukce.

Q235B je vhodný pro všeobecné strojírenské aplikace vyžadující vyváženou pevnost a cenu.

Q355B by měl být zvažován, když je požadován vyšší konstrukční výkon.

2. Vyberte Tloušťku stěny podle zatížení

Pro dekorativní konstrukce a ochranu kabelů se běžně volí tloušťka stěny 1,2–1,8 mm.

U nosných konstrukcí a venkovních rámů poskytuje tloušťka 2,0–2,5 mm lepší stabilitu.

3. Před nákupem ověřte kvalitu povrchu

Kvalifikované pozinkované trubky by měly mít:

● Jednotný zinkový povlak

● Žádný exponovaný ocelový povrch

● Žádné vážné loupání

● Žádné velké stopy koroze

Často kladené otázky

Q1: Co je tenkostěnná žárově zinkovaná kruhová ocelová trubka?

Jedná se o lehkou ocelovou trubku s tenkou stěnou a žárově zinkovaným povrchem. Používá se hlavně pro lehké konstrukce, rámy skleníků, elektrickou ochranu a dekorativní aplikace.

Q2: Jaké materiály jsou k dispozici?

Běžné materiály jsou Q195 a Q235B. Q195 poskytuje lepší flexibilitu, zatímco Q235B nabízí vyšší celkovou pevnost a širší použití.

Q3: Může být použit venku?

Ano. Žárově zinkovaný povlak poskytuje odolnost proti korozi pro venkovní prostředí. Je však třeba vzít v úvahu podmínky aplikace, jako je vlhkost, chemikálie a požadavky na životnost.

Q4: Lze potrubí přizpůsobit?

Ano. ZHONGTIAN může poskytnout přizpůsobený průměr, tloušťku stěny, délku, balení a povrchové požadavky podle potřeb projektu.

Q5: Jaká průmyslová odvětví obvykle používají tento produkt?

Mezi běžná odvětví patří zemědělství, stavebnictví, elektroinstalace, údržba infrastruktury, oplocení a lehká výroba.
