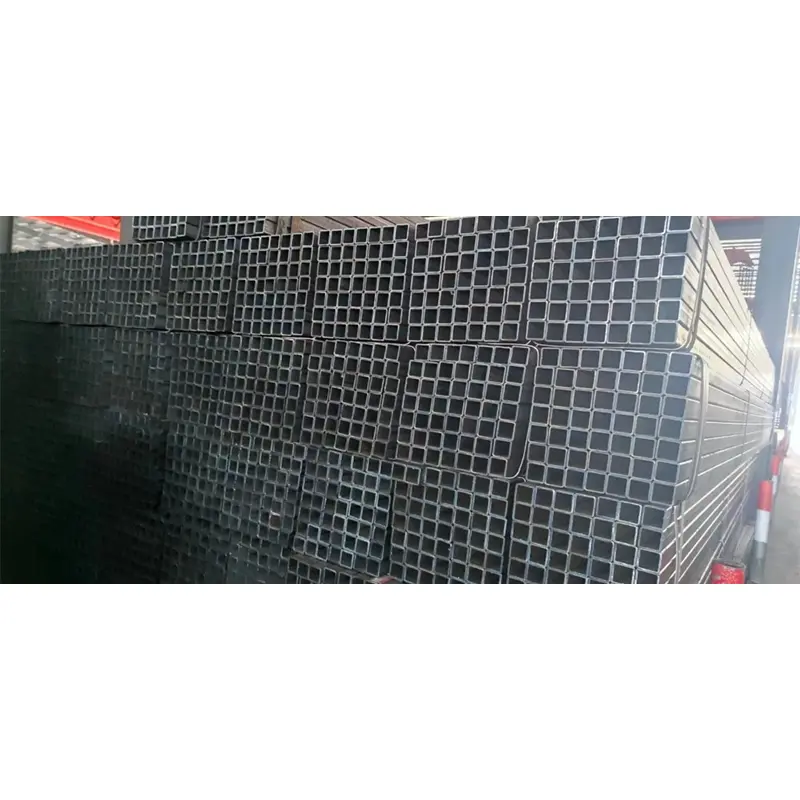

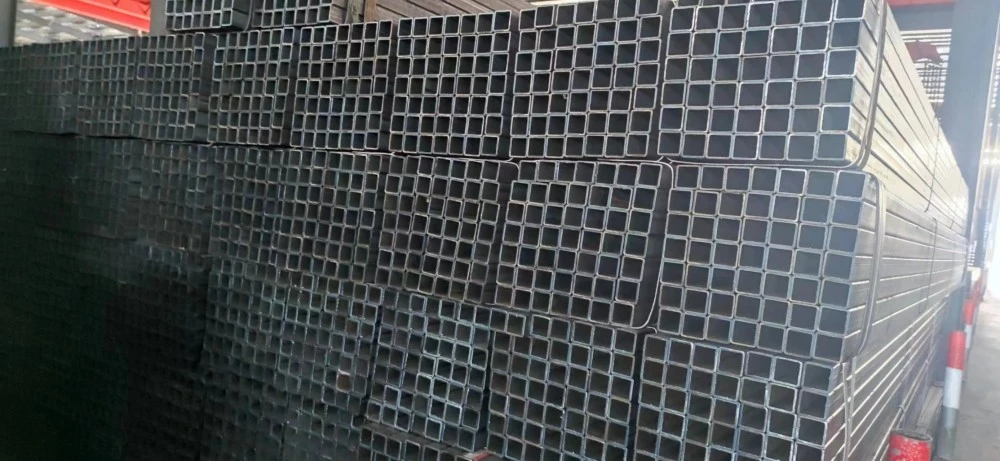

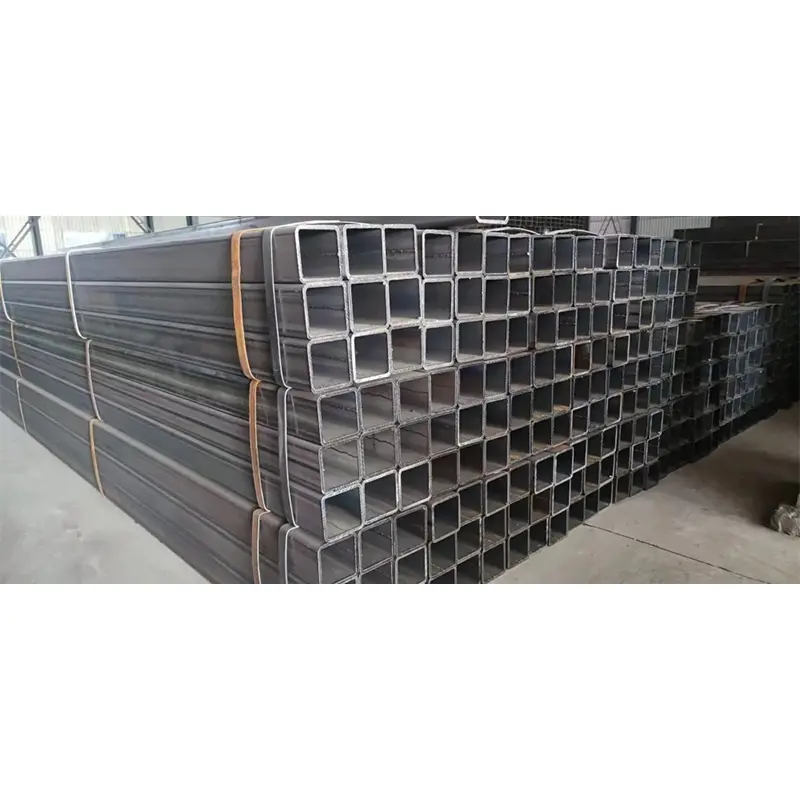

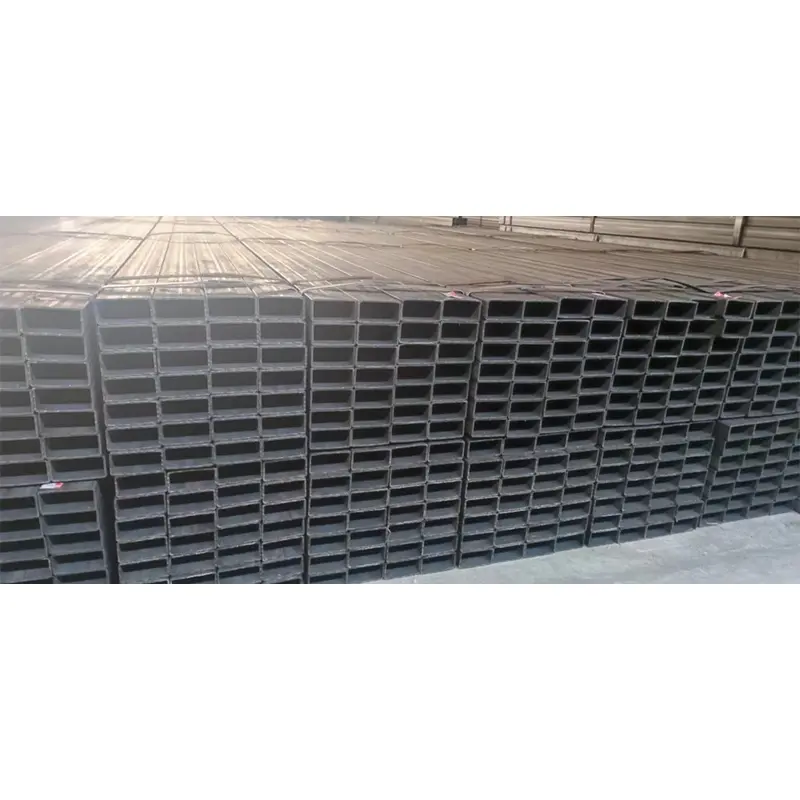

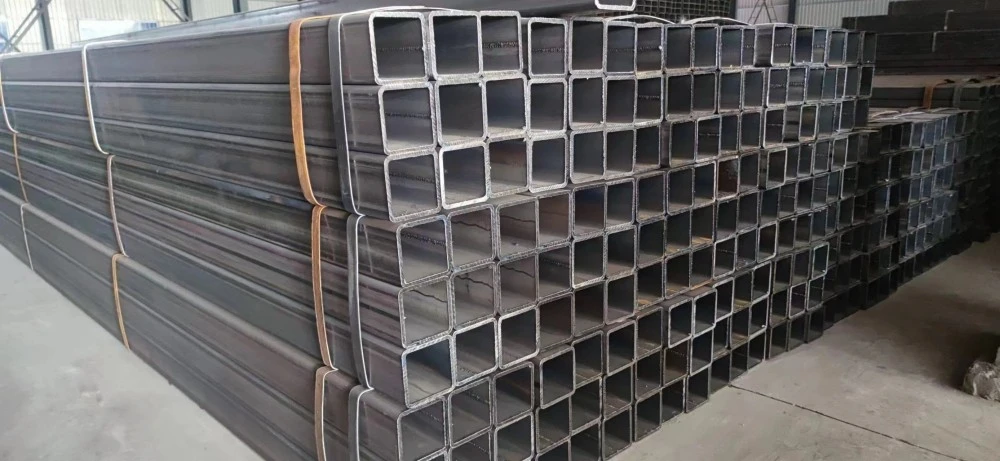

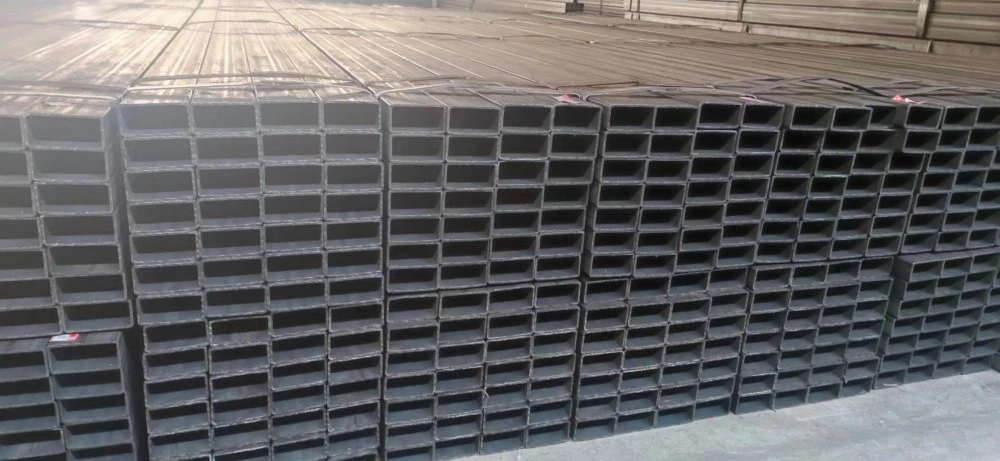

Černá ERW obdélníková a čtvercová ocelová trubka

Obdélníková a čtvercová ocelová trubka ZHONGTIAN Black ERW je svařovaný dutý konstrukční profil vyrobený z vysoce kvalitních pásů uhlíkové oceli technologií tváření za studena a vysokofrekvenčního podélného svařování. Na rozdíl od pozinkovaných čtvercových trubek si tento produkt zachovává svůj původní černý povrch bez dodatečného zinkování nebo lakování, což z něj činí ekonomickou volbu pro projekty vyžadující další zpracování nebo sekundární ochranu povrchu.

Konstrukce obdélníkového a čtvercového průřezu poskytuje vynikající strukturální účinnost ve srovnání s tradičními kulatými trubkami. Díky vyšší ohybové tuhosti, lepšímu využití prostoru a pohodlnému spojovacímu výkonu jsou tyto trubky široce vybírány pro ocelové konstrukce, mechanické rámy, nosné systémy a vyrobené komponenty.

Prostřednictvím řízených výrobních procesů včetně kontroly materiálu, tvarování, svařování, dimenzování a testování kvality zajišťuje ZHONGTIAN stabilní výkon produktu a stálou schopnost dodávek.

Normy a výběr materiálu

1. Výrobní normy

ZHONGTIAN vyrábí obdélníkové a čtvercové ocelové trubky podle mezinárodních a domácích norem, včetně GB/T 6728-2017 pro konstrukční duté profily tvářené za studena a GB/T 3094 pro ocelové trubky speciálního tvaru. Pro mezinárodní projekty mohou být produkty vyráběny také podle požadavků ASTM A500 a EN 10219.

Různé standardy mohou být vybrány podle konstrukčních požadavků, umístění projektu a specifikací zákazníka.

2. Dostupné jakosti oceli

Q235B je nejběžněji používaný materiál pro obecné konstrukční aplikace díky své vyvážené pevnosti, dobré svařitelnosti a ekonomickým nákladům. Je široce používán v budovách, rámech zařízení a běžných nosných konstrukcích.

Pro projekty vyžadující vyšší pevnost a zlepšenou odolnost proti velkému zatížení nebo vibracím poskytuje nízkolegovaná ocel Q355B vyšší mez kluzu a celkově lepší mechanické vlastnosti. Pro lehké konstrukce a specifické požadavky na výrobu jsou k dispozici další třídy jako Q195 a Q275.

Specifikace produktu

1. Rozsah velikostí sekce

Obdélníkové a čtvercové ocelové trubky ZHONGTIAN jsou k dispozici v široké škále rozměrů, aby splňovaly různé technické požadavky. Velikosti čtvercových trubek se obvykle pohybují od 20 × 20 mm do 500 × 500 mm, zatímco obdélníkové trubkové sekce mohou být dodávány od menších profilů až po velké konstrukční rozměry.

Možnosti tloušťky stěny se obecně pohybují od 0,8 mm do 20 mm a pokrývají lehké aplikace i náročné konstrukční požadavky.

2. Délka a stav povrchu

Standardní výrobní délky zahrnují 6 m, 9 m a 12 m, přičemž lze dodat zakázkové délky řezu podle projektových výkresů a požadavků na přepravu.

Standardní povrch je černá ocel s přírodními oxidovými okují vytvořenými během výroby. Protože zde není žádná galvanizovaná vrstva nebo nátěr, poskytuje produkt nižší počáteční náklady a může být dále zpracován lakováním, galvanizací nebo jinými metodami ochrany proti korozi.

Výrobní proces

1. Technologie výroby svařování ERW

Výrobní proces začíná vysoce kvalitními ocelovými svitky, které se odvíjejí, vyrovnávají a pomocí přesných válců postupně tvarují do čtvercových nebo obdélníkových částí. Okraje jsou poté spojeny pomocí vysokofrekvenčního odporového svařování, čímž vznikne souvislý podélný svar bez dalších přídavných materiálů.

Po svaření je trubka podrobena dimenzování, rovnání, řezání a kontrole povrchu, aby se dosáhlo přesných rozměrů a stabilních mechanických vlastností. Tato výrobní metoda poskytuje efektivní výrobní kapacitu při zachování spolehlivé kvality svaru.

2. Systém kontroly kvality

ZHONGTIAN uplatňuje přísné řízení kvality v celé výrobě. Suroviny jsou před zpracováním kontrolovány, zatímco hotové výrobky jsou kontrolovány na rozměry, stav povrchu, kvalitu svařování a mechanické vlastnosti.

Materiálové certifikáty a kontrolní dokumenty mohou být poskytnuty na podporu požadavků na ověření zákazníka a technické schválení.

Strukturální výkonnostní výhody

1. Vynikající účinnost při zatížení

Čtvercový a obdélníkový průřez poskytuje vyšší moment setrvačnosti ve srovnání s tradičními kruhovými trubkami v mnoha podmínkách ohybu. Díky tomu je výrobek vhodný zejména pro nosníky, sloupy, rámy a nosné konstrukce, kde je důležitá konstrukční tuhost.

2. Úspora materiálu a lehký design

Dutá konstrukce snižuje celkovou spotřebu oceli při zachování dostatečné pevnosti. Ve srovnání s masivními ocelovými profily nabízí významné výhody v oblasti hmotnosti a pomáhá snižovat náklady na přepravu a zatížení základů.

3. Pohodlná výroba

Ploché povrchy obdélníkových a čtvercových trubek zjednodušují řezání, svařování, vrtání a spojování. To umožňuje výrobcům a dodavatelům snadno vyrobit přizpůsobené konstrukce a zkrátit dobu instalace.

4. Ekonomické řešení projektu

Protože výrobek neobsahuje dodatečnou povrchovou úpravu, poskytuje nižší pořizovací náklady ve srovnání s pozinkovanými alternativami. Je zvláště vhodný pro projekty, kde zákazníci plánují po výrobě aplikovat vlastní nátěr nebo ochranu proti korozi.

Aplikační pole

1. Stavba ocelových konstrukcí

Černé obdélníkové a čtvercové trubky ERW jsou široce používány v průmyslových budovách, ocelových dílnách, konstrukčních rámech, podpěrách obvodových stěn, střešních systémech a prefabrikovaných stavebních projektech. Jejich vysoká tuhost a pohodlné spojovací vlastnosti je činí ideálními pro moderní ocelové konstrukce.

2. Strojírenská výroba

Ve strojírenské výrobě se tyto trubky běžně používají pro rámy zařízení, základny strojů, konstrukce dopravníků, součásti zemědělských strojů a podpěry strojírenských zařízení. Jejich přesné rozměry pomáhají zlepšit efektivitu montáže a strukturální stabilitu.

3. Infrastruktura a venkovní stavby

Tyto produkty se často používají v mostních svodidlech, osvětlovacích stožárech, fotovoltaických podpěrách, konstrukcích skleníků, skladových regálech a dopravních zařízeních. Podle podmínek prostředí lze zvolit různé metody ochrany povrchu.

4. Dekorativní a výrobní aplikace

Díky svému čistému geometrickému vzhledu a snadnému zpracování se obdélníkové a čtvercové trubky používají také v nábytkových rámech, výstavních konstrukcích, kovových dekoracích a zakázkových výrobních projektech.

Průvodce výběrem

1. Výběr vhodného materiálu

Pro obecné konstrukce a běžné nosné konstrukce poskytuje Q235B praktickou rovnováhu mezi výkonem a cenou. Pro těžké konstrukce, seismické aplikace nebo projekty vyžadující vyšší pevnost je obvykle preferován Q355B.

2. Výběr správných kót

Požadovaná velikost sekce a tloušťka stěny by měla být zvolena podle konstrukčních výpočtů, podmínek zatížení a požadavků na instalaci. Správný výběr rozměrů zajišťuje bezpečnost a zároveň se vyhne zbytečným nákladům na materiál.

3. Vzhledem k ochraně povrchu

Pro vnitřní aplikace může být při správné údržbě stav černého povrchu dostatečný. Pro venkovní prostředí by zákazníci měli zvážit lakování, galvanizaci nebo jiné antikorozní úpravy pro zlepšení životnosti.

Specifikace produktu

FAQ

1. Jaký je rozdíl mezi černými obdélníkovými a čtvercovými ocelovými trubkami a pozinkovanými trubkami?

Černé obdélníkové a čtvercové ocelové trubky jsou dodávány bez galvanizovaného povlaku, díky čemuž jsou ekonomičtější a snáze se svařují nebo zpracovávají. Pozinkované trubky přidávají zinkovou ochrannou vrstvu pro zlepšení odolnosti proti korozi, ale obecně mají vyšší cenu a vyžadují další úvahy při svařování.

2. Jsou tyto trubky bezešvé nebo svařované?

Tyto produkty jsou vyráběny technologií podélného svařování ERW, což znamená, že se jedná spíše o svařované ocelové trubky než o bezešvé trubky. Moderní technologie ERW poskytuje stabilní kvalitu svaru a přesné rozměry pro většinu konstrukčních aplikací.

3. Jakou třídu oceli si mám vybrat?

Q235B je vhodný pro běžné konstrukční projekty vyžadující dobrou svařitelnost a nákladovou efektivitu. Q355B se doporučuje pro vyšší zatížení, silnější konstrukční požadavky nebo aplikace vyžadující lepší mechanický výkon.

4. Může ZHONGTIAN poskytnout přizpůsobené velikosti?

Ano. ZHONGTIAN podporuje přizpůsobené rozměry, délky, povrchové úpravy a požadavky na kontrolu podle výkresů zákazníka a specifikací projektu.
